Анотація:Оскільки глобальна розробка нафти та газу поширюється на глибші та складніші пласти, електричний заглибний насос (ESP) став основною технологією штучного підйому. Цей технічний звіт базується на польових даних AOTE PUMP щодо високотемпературних (260°C), глибоких свердловин (3000 м) і високообводнених систем, у цьому технічному звіті систематично аналізується архітектура системи ESP, логіка вибору, забезпечення якості та нові тенденції, пропонуючи практичні, глибокі вказівки для керівників виробництва та інженерів.
Глобальна нафтогазова промисловість стикається з подвійною проблемою: зменшенням запасів і переходом до низьковуглецевих. Нові відкриття все частіше знаходяться в глибоководних, надглибоких формаціях і полярних регіонах, де звичайні методи підйому часто є недостатніми. Тим часом на зрілих родовищах спостерігається зростання обводнення, що вимагає від підйомного обладнання більшої стабільності та енергоефективності.Електричні занурювальні насоси (ESP)– з їхньою високою потужністю, високим напором, невеликою площею поверхні та легкою автоматизацією – вони становлять приблизно 30% світового ринку штучного підйому, і понад 50% на морських платформах і сильно нахилених свердловинах.
За останні два десятиліття китайська промисловість ESP побудувала повний ланцюжок створення вартості від досліджень і розробок матеріалів до системної інтеграції та розумного керування. Провідні виробники, такі як AOTE PUMP, зараз змінюють глобальний ландшафт високоякісних ESP за допомогоюДопустима температура 260°C, глибина роботи 3000 м і загальне підвищення ефективності на 12-18%.

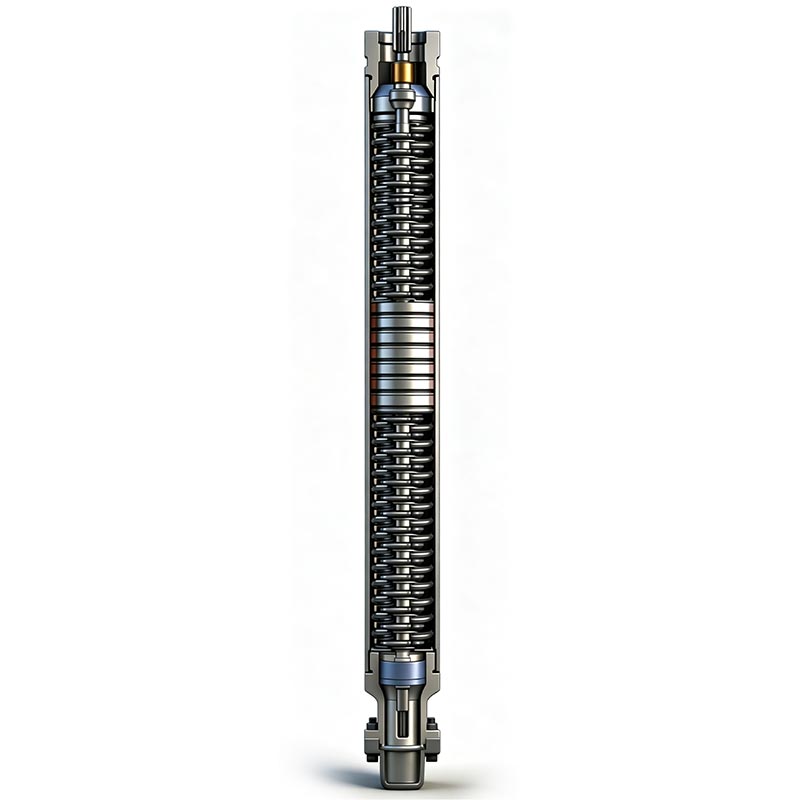

Повна система ESP складається з трьох основних модулів:наземне контрольне обладнання, свердловинний блок, а також системи передачі електроенергії та моніторингу. Свердловинний агрегат складається з послідовно з'єднаних багатоступінчастого відцентрового насоса, протектора, сепаратора і заглибного двигуна. Типові конфігурації показані нижче:
| немає | Обладнання | Обов'язковий | Основна функція |
|---|---|---|---|
| 1 | Підвищувальний трансформатор із змінною частотою | Обов'язковий | Підвищує поверхневу напругу до рівня, необхідного двигуну |
| 2 | Частотний привод LV (з синусним фільтром) | Обов'язковий | Старт/стоп захист, контроль швидкості, моніторинг стану |
| 3 | Зворотний клапан / Зливний клапан | Обов'язковий / необов'язковий | Запобігає зворотному потоку та пошкодженню гідроударом під час вимкнення |
| 4 | Багатоступінчастий відцентровий насос (серія 400/538/562/675) | Обов'язковий | Поетапне підвищення тиску; забезпечує необхідний напір і потік |
| 5 | Газообробник/сепаратор | Необов'язково / обов'язково | Зменшує вплив вільних газів; запобігає газовій пробці та кавітації |
| 6 | Протектор (багатоступеневе ущільнення + сечовий міхур) | Обов'язковий | Вирівнювання тиску, передача крутного моменту, підтримка осьового навантаження, поповнення масла |
| 7 | Занурювальний двигун (серія 375/456/540/738) | Обов'язковий | Перетворює електричну енергію в механічну для приводу насоса |
| 8 | Свердловинний датчик (P/T/V/ізоляція) | Додатково | Моніторинг тиску на вході, температури, вібрації, ізоляції тощо в режимі реального часу. |
Для геотермальних і важких нафтових термічних відновлювальних свердловин (температура забійної свердловини >200°C),НАСОС AOTEнаймаєСистеми ізоляції класу H, керамічні упорні підшипники та робочі колеса/дифузори з високотемпературного сплаву, що забезпечує стабільну роботу при 260°C. Крім того, завдяки багатоступінчастому послідовному з’єднанню та упорним підшипникам для великих навантажень система досягаєодиничний напір понад 3000 м, відповідаючи вимогам глибоких свердловин до великого обсягу.
Неправильний вибір є основною причиною скорочення терміну служби ESP і збільшення споживання енергії. AOTE PUMP слідує за a«резервуар-свердловина-обладнання»інтегрована філософія відбору, що підтримується такою системою кількісних рішень:
Високопродуктивні свердловини → більші діаметри насосів (серії 538/562/675) + більше ступенів для досягнення високого потоку; свердловини з низьким дебітом можуть використовувати серію 400 для економії енергії.
Кожні додаткові 500 м глибини вимагають ще ~5-8 ступенів; глибокі свердловини (>2500 м) мають переваги завдяки високоміцним шахтам і декількома серійними протекторами.
Високий вміст піску → зносостійкі покриття / твердий сплав; високий ГОР → газосепаратор; висока корозійна активність → монель / дуплексна нержавіюча сталь.
Виберіть зовнішній діаметр насоса на основі мінімального внутрішнього діаметра корпусу (наприклад, корпус 4½" → серії 338/375). Високотемпературні колодязі потребують окремого охолодження двигуна та перевірки ізоляції.
НАСОС AOTE розширює управління якістю протягом усього життєвого циклу – від сировини, механічної обробки, складання, тестування до польового обслуговування. Основні контрольні точки включають:
Підходить для паводкових і низькопроникних резервуарів, забезпечуючи тривалий безперервний підйом із терміном експлуатації понад 3 роки.
Компактна та корозійно-стійка конструкція, адаптована до вологих та динамічних середовищ, що значно зменшує частоту втручання в море.
Система ізоляції 260°C із керамічними підшипниками забезпечує понад 12 000 годин безперебійної роботи в глибоких геотермальних проектах.
Технологія ESP швидко зближується з цифровими близнюками та периферійними обчисленнями. AOTE PUMP запустила«ESP i‑Sense»інтелектуальна платформа моніторингу, яка прогнозує ефективність насоса в режимі реального часу, діагностує ненормальні вібрації та координує роботу з VFD для оптимізації робочої частоти, досягаючи економії енергії на 8-15%. Згідно з програмою «подвійного використання вуглецю», високоефективні, довговічні системи ESP залишатимуться наріжним каменем для підвищення продуктивності нафтових родовищ і зменшення викидів.
📌 Цей технічний звіт складено з фактичних даних проекту AOTE PUMP і загальнодоступної галузевої інформації. Щоб отримати підтримку у виборі або отримати повний документ, зв’яжіться з нашою технічною командою через офіційний веб-сайт.
