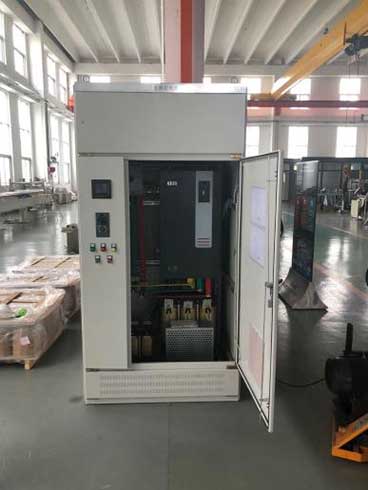

TheЕлектрична шафа керуванняє спеціальним пристроєм, який контролює запуск і зупинку агрегату занурювального електричного насоса (ESP), контролює та записує його робочий стан, а також автоматично виконує захист від вимкнення живлення, коли виникають ненормальні умови під час роботи. В даний час широко використовуються чотири типи шаф керування: шафи керування силовою частотою, шафи керування плавним пуском, шафи керування низькою напругою змінної частоти та шафи керування середньою напругою змінної частоти.
Міжнародний стандарт: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Національний стандарт: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Промисловий стандарт: API RP 11S1, API 14F
Стандарт підприємства: AT-ST-013
Захист від напруги джерела живлення
Захист від трифазного струму
Захист від перевантаження
Захист від недостатнього навантаження
Захист від зниження напруги
Відкладений старт
Відкладене вимкнення
Поточний запис
| Модель і специфікація | Номінальний струм（A） | Номінальна напруга（V） | A (Ширина) × B (Глибина) × H (Висота) |
| клас 1,2 кВ | 50、80、100、120、150 | 1140 | 460×520×1500 |
| клас 2,5кВ | 50、80、100、120、150 | 2500 | 600×630×1700 |
| клас 3кВ | 50、80、100、120、150 | 3000 | 600×630×1700 |
| клас 3,6 кВ | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Модель і специфікація | Номінальний струм（A） | Номінальна напруга（V） | A (Ширина) × B (Глибина) × H (Висота) |
| клас 1,2 кВ | 50、80、100、120、150 | 1140 | 460×520×1500 |
| клас 2,3кВ | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Висота: ≤2000 м
● Температура навколишнього середовища: -30℃/-22℉ — +50℃/122℉
● Відносна вологість: ≤85%
● Не містить легкозаймистих і вибухонебезпечних речовин, газів, що викликають корозію ізоляції, і електропровідного пилу
●Встановлюється в місцях, вільних від сильної вібрації, з вертикальним нахилом ≤ 5°
| немає | Назва параметра | дані |
| 1 | Номінальна вхідна напруга | 380 В – 480 В±10%, 3P 380 В – 480 В ±10%, 3 фази |
| 2 | Номінальна вхідна частота | 50 Гц±10% |
| 3 | Вихідна частота | 0 - 120 Гц, регульована |
| 4 | Роздільна здатність вихідної частоти | 0,01 Гц |
| 5 | Контроль напруги джерела живлення | AC220V |
| 6 | Номінальна вихідна потужність | 110 кВт–630 кВт |
| 7 | Номінальний вихідний струм | 215A–1188A |
| 8 | Діапазон вихідної напруги | 0 - вхідна напруга |
| 9 | Тип випрямляча | 6 - імпульсний діод випрямляча |
| 10 | Інверторний транзисторний тип | IGBT |
| 11 | Інтерфейс зовнішнього зв'язку | RS485, RS232 |
| 12 | Модель зовнішнього зв'язку | Кабель |
| 13 | Функція захисту | Перевантаження, недовантаження, коротке замикання, втрата фази, перегрівання |
| 14 | Спосіб охолодження | Примусове повітряне охолодження |
| 15 | Коефіцієнт вхідної потужності | 0.98 |
| 16 | Ефективність | >98% |
| 17 | Вихідний фільтр | Синусоїда |
| 18 | Номінальний робочий цикл | Безперервний |
| 19 | Рівень IP/Ступінь захисту | IP23 |
| 20 | Перевантажувальна здатність | 150% номінального моменту, тривалість 60 с |
| 21 | Робоча температура навколишнього середовища | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Температура зберігання / транспортування | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Вологість навколишнього середовища | ≤95% (при +20 ℃), без конденсації |
| 24 | Висота установки | ≤1000 м, у разі перевищення потрібно зниження номінальних характеристик |
| 25 | Вхідна сторона гармонічної складової | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Вміст гармонік на вхідній стороні | <5% |
| 27 | Режим керування | Багатоточковий V/F, вектор V/F |
| 28 | Режим вхідної та вихідної проводки | Зверху всередину і зверху, знизу всередину і знизу |
| немає | Назва параметра | дані |
| 1 | Номінальна вхідна напруга | 380 В – 690 В ±10%, 3-фазний |
| 2 | Номінальна вхідна частота | 50 Гц±10% |
| 3 | Вихідна частота | 0 - 120 Гц, регульована |
| 4 | Роздільна здатність вихідної частоти | 0,01 Гц |
| 5 | Контроль напруги джерела живлення | 220 В змінного струму |
| 6 | Номінальна вихідна потужність | 110 кВт–900 кВт |
| 7 | Номінальний вихідний струм | 202 А–1535 А |
| 8 | Діапазон вихідної напруги | 0 - вхідна напруга |
| 9 | Тип випрямляча | IGBT |
| 10 | Інверторний транзисторний тип | IGBT |
| 11 | Інтерфейс зовнішнього зв'язку | RS485, RS232 |
| 12 | Режим зовнішнього зв'язку | Оптоволокно |
| 13 | Функція захисту | Перевантаження, недовантаження, коротке замикання, втрата фази, перегрівання |
| 14 | Спосіб охолодження | Примусове повітряне охолодження |
| 15 | Коефіцієнт вхідної потужності | 0.98 |
| 16 | Ефективність | >98% |
| 17 | Вихідний фільтр | Синусоїда |
| 18 | Номінальний робочий цикл | Безперервний |
| 19 | Рівень IP/Ступінь захисту | IP23 |
| 20 | Перевантажувальна здатність | 150% номінального моменту, тривалість 60 с |
| 21 | Робоча температура навколишнього середовища | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Температура зберігання / транспортування | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Вологість навколишнього середовища | ≤95% (при +20 ℃), без конденсації |
| 24 | Висота установки | ≤1000 м; у разі перевищення потрібне зниження |
| 25 | Вхідна сторона гармонічної складової | 4% |
| 26 | Вміст гармонік на вхідній стороні | <5% |
| 27 | Режим керування | Багатоточковий V/F, вектор V/F |
| 28 | Режим вхідної та вихідної проводки | Зверху всередину і зверху, знизу всередину і знизу |
| немає | Назва параметра | дані |
| 1 | Номінальна вхідна напруга | 0,6 KV -2,6 KV±10% |
| 2 | Номінальна вхідна частота | 50 Гц ± 10% |
| 3 | Вихідна частота | 0 - 120 Гц, регульований |
| 4 | Роздільна здатність вихідної частоти | 0,01 Гц |
| 5 | Контроль напруги джерела живлення | AC 220 V |
| 6 | Номінальна місткість | 45 кВА–300 кВА |
| 7 | Спосіб охолодження | Примусове повітряне охолодження |
| 8 | Коефіцієнт вхідної потужності | Вище 0,98 при навантаженні >20%. |
| 9 | Номінальний робочий цикл | Безперервний |
| 10 | Рівень IP/Ступінь захисту | IP20 |
| 11 | Перевантажувальна здатність | 120% протягом 1 години, 150% протягом 1 хвилини |
| 12 | Робоча температура навколишнього середовища | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Температура зберігання / транспортування | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Вологість навколишнього середовища | ≤90% (при +20 ℃), без конденсації |
| 15 | Висота установки | ≤1000 м; у разі перевищення потрібне зниження |
●Висота не повинна перевищувати 1000 м; потрібне зниження номінальних характеристик, якщо висота перевищує 1000 м.
● Робоча температура навколишнього середовища: від -5 ℃ до +40 ℃, середньодобова температура не перевищує +35 ℃, коливання температури навколишнього середовища не більше 5 ℃/год. Якщо температура навколишнього середовища перевищує допустимий діапазон, необхідно встановити відповідне обладнання для кондиціонування повітря.
●Максимальна відносна вологість навколишнього повітря: ≤ 90% (при 20 ℃); ≤ 50% при +40 ℃.
●Фундамент установки не повинен зазнавати сильних вібрацій і ударів, а вертикальний нахил не повинен перевищувати 5%.
●У робочому середовищі не повинно бути електропровідного чи вибухонебезпечного пилу, а також газів чи парів, які роз’їдають метали чи пошкоджують ізоляцію.
● Безперервні коливання напруги джерела живлення змінного струму не повинні перевищувати ±10% від номінального значення.
●Діапазон коливань частоти мережі змінного струму: 45 Гц–55 Гц, швидкість зміни частоти не перевищує ±1% за секунду.
●Для використання лише в приміщенні з хорошою вентиляцією; зазори над і навколо пристрою повинні бути ≥ 700 мм.
● Оснащений захистом, включаючи перенапругу, знижену напругу, надструм, втрату фази та коротке замикання.
● Оснащений світлодіодним дисплеєм для відображення вихідного струму, напруги, частоти тощо.
●Параметри системи можна налаштувати за допомогою клавіатури.
● Він може працювати як у режимі змінної частоти, так і в режимі частоти живлення.
● Під час роботи зі змінною частотою робочий режим може бути ручним або автоматичним.
●Час запуску та робочу частоту можна встановити довільно.
Q1: Для якого обладнання в основному використовується електрична шафа керування приводом із змінною швидкістю?
A1: Ця шафа керування приводом із змінною швидкістю є спеціальним допоміжним обладнанням для всіх типів занурювальних насосів, таких як високотемпературні насоси, глибоководні насоси та річкові водозабірні насоси. Він підходить для проектів водопостачання нафтових родовищ, водопостачання глибоких свердловин і водозабору річкових вод.
Q2: Які основні переваги керування перетворенням частоти порівняно з традиційним керуванням із фіксованою швидкістю?
A2: У порівнянні з традиційними блоками керування з фіксованою швидкістю,Електрична шафа управління приводом із змінною швидкістюможна вільно регулювати швидкість насоса за потреби. Він економить більше енергії, зменшує знос обладнання завдяки плавному запуску та має повний захист безпеки, що робить роботу насоса більш стабільною, безпечною та енергозберігаючою.
Q3: Чи може ця шафа керування адаптуватися до суворих робочих умов на вулиці?
A3: Так. Ця електрична шафа управління використовує герметичний промисловий корпус і високоякісні внутрішні частини. Він пилонепроникний, водонепроникний і стійкий до перешкод, і може стабільно працювати у вологому, запиленому та зовнішньому середовищі для нафтових родовищ, свердловин і річкових водозабірних проектів.

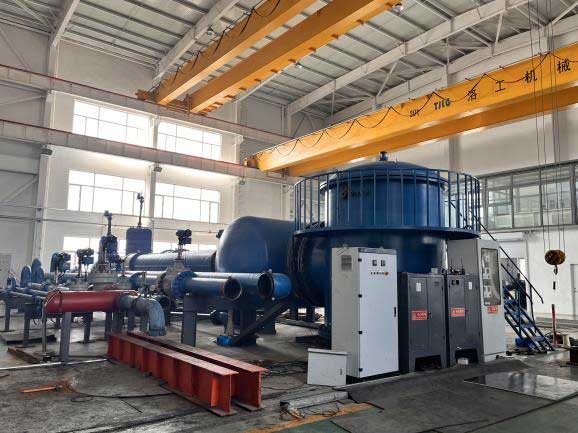

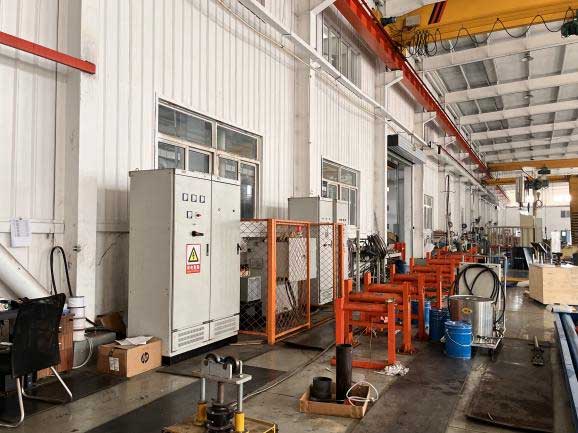

Ми дотримуємося суворого контролю якості для кожної електричної шафи керування приводом із змінною швидкістю. На відміну від звичайної однокомпонентної перевірки, усі наші шафи перед доставкою перевіряються відповідними комплектами занурювальних насосів. Кожне обладнання проходить повний робочий тест, тест регулювання швидкості та тест симуляції навантаження. Цей справжній тест на відповідність насоса забезпечує ідеальну координацію між корпусом і насосом. Усі продукти поставляються лише після проходження повного тесту на відповідність, щоб гарантувати стабільну та надійну роботу в полі.
Ми маємо багатий досвід у розробці та виробництві обладнання для управління заглибними насосами. Уся продукція електричної шафи управління приводом із змінною швидкістю проходить суворе тестування зі стабільною якістю та низьким рівнем відмов. Ми підтримуємо індивідуальні параметри та функції для різних насосів та умов роботи. Ми надаємо повні передпродажні консультації, консультації на місці та послуги післяпродажного обслуговування. Наша продукція продається по всьому світу, обслуговуючи різноманітні проекти нафтових родовищ, свердловин і річкових водозаборів із економічно ефективними та стабільними рішеннями контролю.
