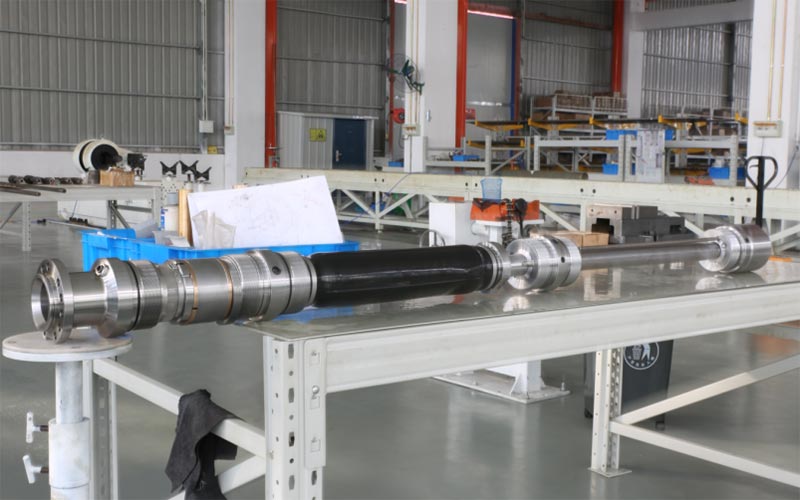

Електричний занурювальний насос для нафти - це свердловинна система штучного підйому, призначена для безперервної видобутку сирої нафти. видобуток в глибоких свердловинах, морських платформах і складних пластових умовах. Він поєднує в собі високу продуктивність занурювальний двигун, багатоступінчастий відцентровий насос, система захисту від газу та піску, надійна герметизація структура для забезпечення стабільної продуктивності підйому масла.
Розроблений для свердловин з високою обводненістю, зрілих нафтових родовищ, морського видобутку та складних пластових середовищ, Система ESP допомагає операторам підвищити ефективність виробництва, скоротити частоту ремонтних робіт і скоротити довгострокові експлуатаційні витрати.
Завдяки різноманітним діаметрам насоса, конфігураціям потужності та доступним матеріалам, його можна налаштувати відповідно до потреб глибина свердловини, характеристики рідини, температура та вимоги до виробництва.
Електричний заглибний насос для нафти працює шляхом перетворення електричної енергії в гідравлічну підйомну силу всередині масло добре.
Система в основному складається з:
• Заглибний двигун
• Протекторна секція
• Впускна система
• Багатоступінчастий відцентровий насос
• Компоненти транспортування газу
• Силова кабельна система
Під час роботи двигун на високій швидкості приводить у рух кілька робочих коліс. Кожна ступінь робочого колеса збільшує тиск рідини через відцентрову силу. Після проходження сотень ступенів насоса суміш сирої нафти набирає достатньо тиск для подолання пластового тиску, глибини свердловини та опору трубопроводу до виходу на поверхню.
Повністю занурена структура дозволяє безперервно працювати в підземних умовах високого тиску, одночасно захищаючи внутрішні компоненти з нафти, газу, води та корозійних речовин.

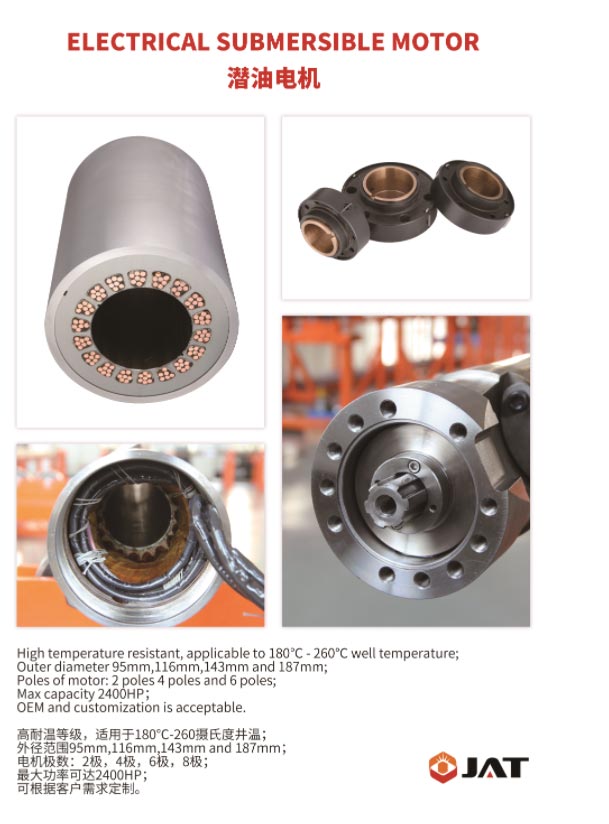

Високоефективний двигун забезпечує стабільну потужність приводу для тривалої роботи в свердловині.
особливості:
Високі теплоізоляційні характеристики
Можливість безперервної роботи
Стабільний контроль температури
Конфігурація напруги, що адаптується
Секція насоса розроблена з кількома ступенями робочого колеса та дифузора.
Переваги:
Висока вантажопідйомність
Стабільний вихід потоку
Оптимізована гідравлічна ефективність
Зменшені втрати енергії
Протектор ізолює двигун від свердловинних рідин.
Функції:
Запобігає проникненню масла та води
Урівноважує внутрішній і зовнішній тиск
Збільшує термін служби двигуна
Спеціальні маслостійкі кабелі забезпечують надійну передачу електроенергії при високій температурі та високому тиску середовищ.
| Параметр | Специфікація |
| Тип продукту | Електричний занурювальний насос (ESP) |
| застосування | Штучний підйом сирої нафти |
| Конструкція насоса | Багатоступінчастий відцентровий насос |
| Позиція установки | Свердловинна занурена установка |
| Застосовні свердловини | Берегові та морські нафтові свердловини |
| Діаметр насоса | Серія 400 / 538 / 540 / 675 / 875 |
| Пропускна здатність | Налаштований відповідно до вимог виробництва |
| Висота підйому | Налаштовується відповідно до глибини свердловини |
| Потужність двигуна | Індивідуальна конфігурація |
| Робоча температура | Пристосований до пластових умов |
| Середній | Сира нафта, водонафтова суміш, газорідинна суміш |
| Варіанти матеріалів | Легована сталь, нержавіюча сталь, корозійностійкі матеріали |
Технічні параметри можна налаштувати відповідно до конкретних умов нафтопромислу.
• Розробка нафтових родовищ на суші: електричний занурювальний насос для нафти ідеально підходить для звичайної нафти свердловини, нафтові резервуари низького тиску та заводнені розробні свердловини, що забезпечують стабільний щоденний підйом сирої нафти і задоволення довгострокових безперервних потреб виробництва нафтових родовищ.
• Морський видобуток нафти та газу: адаптований до вузьких свердловин морських свердловин і суворих морських умов праці, має компактну конструкцію та низький рівень відмов, що дозволяє знизити витрати на технічне обслуговування та експлуатацію в морських умовах.
• Спеціальна експлуатація резервуарів: Застосовується до обводнених, слабо корозійних та абразивних нафтових свердловин, а також геотермальні нафтові свердловини, що підтримують безпечний і ефективний підйом рідини в складних робочих умовах.
• Стимуляція та відновлення нафтових свердловин: ідеально підходить для низькопродуктивних і відпрацьованих нафтових свердловин, ефективно покращуючи рідину ефективність доставки та відновлення виробничих потужностей старіючих нафтових родовищ.
• Конструкція конструкції: електричний занурювальний насос для нафти має акуратний, компактний вигляд із кількома додаткові зовнішні діаметри, які можуть ідеально відповідати різним розмірам стовбура свердловини та адаптуватися до різних типів нафти свердловини.
• Висока ефективність підйому: оптимізована багатоступенева гідравлічна структура забезпечує стабільне підвищення тиску та великий потік швидкість, реалізуючи високоефективний безперервний підйом сирої нафти.
• Чудова адаптивність до навколишнього середовища: оснащено преміальними ущільнювальними та захисними структурами, стійкими до корозії і стирання від свердловинних змішаних середовищ нафти, газу та води.
• Низькі експлуатаційні витрати: низьке енергоспоживання, стабільна робота та низька кількість відмов, що значно знижує втрати в ручному технічному обслуговуванні та відключенні поля.
• Довгий термін служби: відкаліброване на заводі складання та конструкція підшипників із високим навантаженням підвищують загальну стабільність конструкції та подовжити цикл роботи обладнання.
• Серія 400: Класична універсальна модель компактного розміру, підходить для звичайних нафтових свердловин малого діаметра, показуючи стабільну продуктивність і економічну ефективність для загального виробництва нафтопромислів.
• Серія 538/540: відповідає системам розгортання ГНКТ, що застосовуються до нафтових свердловин середнього та великого діаметру, підтримка робочих сценаріїв високого потоку та високого підйому.
• Чудова стійкість до збоїв: високонавантажений упорний підшипник і повністю герметична захисна конструкція ефективно протистояти ударам у свердловині, знижуючи частоту відмов обладнання та частоту ремонту.
• Енергозбереження та ефективна робота: оптимізоване моделювання динаміки рідини зменшує гідравлічні втрати, опускання довгострокове споживання енергії та загальні експлуатаційні витрати для нафтопромислів.
• Суворе налаштування: доступні численні специфікації та конфігурації матеріалів для боротьби з корозійними, абразивні та високотемпературні спеціальні умови праці.
• Низька загальна вартість володіння: тривалий термін служби, мінімальне обслуговування та висока стабільність роботи стійкі економічні вигоди для нафтопромислових підприємств.
Вибір правильної моделі ESP вимагає оцінки кількох умов нафтової свердловини.
Свердловини з більшою продуктивністю потребують:
Більший діаметр насоса
Вища пропускна здатність
Оптимізовані ступені гідравліки
Глибокі колодязі потребують:
Вища здатність голови
Більше ступенів насоса
Міцніша механічна структура
До важливих факторів належать:
Відсоток обводнення
Вміст газу
Концентрація піску
Рівень корозії
В'язкість сирої нафти
Для високотемпературних колодязів потрібні:
Високотемпературна ізоляція двигуна
Термостійкі матеріали
Покращена конструкція охолодження
• Перевірка сировини: усі основні матеріали, включаючи вал зі сплаву та антикорозійні аксесуари, проходять сувору перевірку випробування компонентів для забезпечення відповідності стандартам свердловини нафтопромислу.
• Точне виробництво: використовує обчислювальну оптимізацію гідродинаміки та точну обробку з ЧПК для гарантують точне узгодження робочих коліс, дифузорів і структурних частин.
• Заводське випробування продуктивності: кожен блок проходить випробування тиском повного потоку, випробування тривалої роботи та герметичність перевірка продуктивності перед доставкою для перевірки стабільності та надійності.
• Стандартизоване складання: реалізує уніфіковане заводське калібрування та процес складання, щоб уникнути ручного складання помилки складання та забезпечення незмінної якості продукції.
• Повна сертифікація якості: відповідність міжнародним специфікаціям нафтової промисловості з можливістю відстеження записи про виробництво та випробування для всіх продуктів.
• Орієнтація застосування: електричний занурювальний насос для нафти професійно розроблений для видобування нафти в свердловині підйом, адаптація до нафтогазоводяних змішаних середовищ; звичайні заглибні насоси призначені в основному для чистої води і звичайна промислова подача води, непридатна для жирних корозійних середовищ.
• Структурна міцність: Oil ESP має конструкцію високого тиску та антикорозійну структуру, щоб витримувати екстремальні свердловинний тиск і температура; Звичайні занурювальні насоси мають низьку конструктивну міцність і погану середу адаптивність.
• Стабільність роботи: Oil ESP підтримує 24/7 довгострокову безперебійну роботу в свердловині; звичайний заглибний насоси не призначені для безперервної тривалої роботи з високим навантаженням і схильні до поломок.
• Експлуатаційні параметри: Oil ESP забезпечує надвисокий підйом і великий потік для глибокого підйому нафтового пласта; звичайний занурювальні насоси мають обмежену підйомну силу та потік, не задовольняючи вимог щодо продуктивності глибоких свердловин.
• Захисні характеристики: оснащено професійним свердловинним ущільненням і захистом від стирання; звичайний занурювальні насоси мають просту структуру ущільнень і не можуть протистояти свердловинній корозії та стиранню.
ESP — це система штучного підйому, яка використовується для збільшення видобутку сирої нафти шляхом підйому нафти з глибоких свердловин, де природний пластовий тиск недостатній.
Нафтові системи ESP призначені для нафтових свердловин високого тиску і водонафтових сумішей, а звичайні заглибні насоси в основному призначені для перекачування води.
Вибір залежить від глибини свердловини, дебіту, властивостей рідини, температури, діаметра обсадної труби та експлуатації умови.
так Системи ESP зазвичай використовуються на зрілих нафтових родовищах з умовами високої обводненості.
Термін служби залежить від умов експлуатації, вибору матеріалів, якості монтажу та організації обслуговування.
так Діаметр насоса, потужність двигуна, матеріали та ступені гідравліки можна налаштувати відповідно до конкретної свердловини вимоги.
Типові випробування включають гідравлічне випробування, випробування ізоляції, герметичність і перевірку складання.
так Компактна структура та тривалі робочі цикли роблять системи ESP придатними для морського видобутку нафти.
