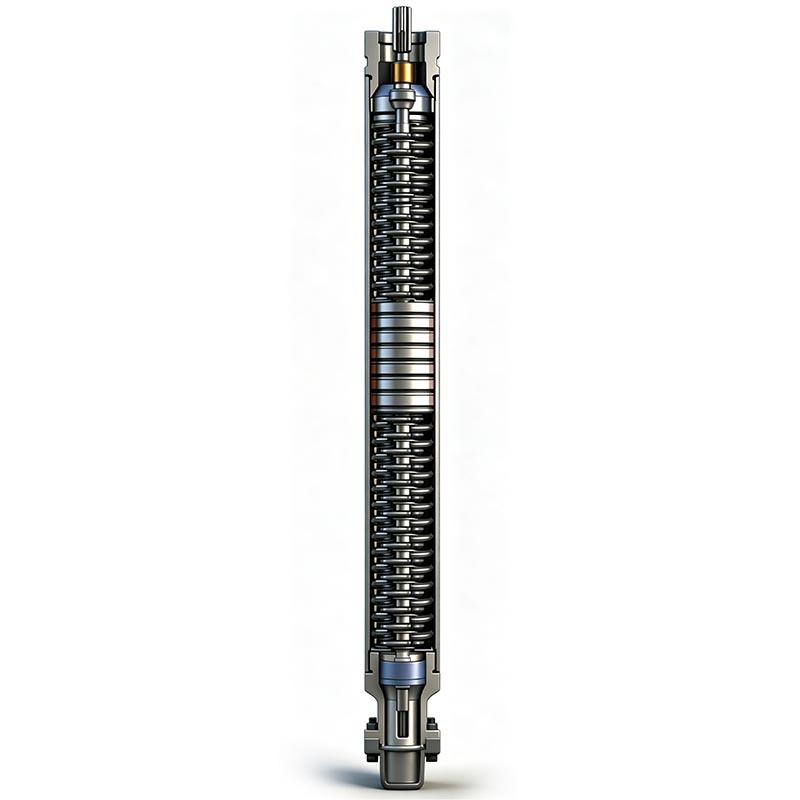

Високотемпературний електричний занурювальний насос

Високотемпературний електричний занурювальний насос (ESP) призначений для високотемпературних водяних свердловин, геотермальних свердловин і вимогливі додатки для свердловинного підйому. Розроблений на основі нафтопромислової технології ESP, він поєднує в собі стійкість до високих температур компоненти двигуна, компактна структура з тонкими отворами та багатоступенева гідравлічна конструкція для забезпечення стабільного підйому води продуктивність у суворих підземних умовах.

З можливістю роботи в середовищах з температурою двигуна до 260 °C і сумісністю з 4,5-10-3/4-дюймовими обсадних систем, цей високотемпературний насос ESP підходить для видобутку геотермальної енергії, промислових колодязів з гарячою водою, глибоководних ресурсів та інших застосувань, де звичайні заглибні насоси не можуть працювати ефективно.

Ключові характеристики

1. Стійкість до високих температур для важких свердловинних умов

Насос спеціально розроблений для безперервної роботи в високотемпературні підземні середовища. У системі двигуна використовуються ізоляційні матеріали, стійкі до високих температур термостійкі компоненти для зменшення теплового старіння та збереження електричних характеристик під час тривалої експлуатації.

Основні температурні характеристики:

Термостійкість двигуна до 260°C

Підходить для геотермальних свердловин з температурою на забої до 200°C

Призначений для безперервної роботи в умовах відбору високотемпературної води

Зменшення ризику руйнування ізоляції та виходу з ладу двигуна через надмірне нагрівання

У порівнянні зі стандартними заглибними насосами, цей високотемпературний ESP забезпечує покращену термічну стабільність проекти свердловин геотермальної та гарячої води.

2. Компактна конструкція з тонкими отворами для корпусів різних розмірів

Високотемпературний електричний занурювальний насос, спочатку розроблений для застосування у вузьких свердловинах нафтових родовищ має компактну структуру діаметра, що дозволяє встановлювати в свердловини з обмеженим простором.

Оптимізована конфігурація насоса, захисного пристрою та двигуна забезпечує гнучкі рішення встановлення для різних корпусів розміри.

Застосування 4,5-дюймового корпусу з мінімальним внутрішнім діаметром 99,6 мм для конфігурації блоку

Застосування 5,5-дюймового корпусу з мінімальним внутрішнім діаметром 118,6 мм для конфігурації блоку

Застосування 7-дюймового корпусу з мінімальним внутрішнім діаметром 150,4 мм для конфігурації агрегату

Застосування 8-5/8-дюймової оболонки з мінімальним внутрішнім діаметром 196,2 мм для конфігурації агрегату

Застосування 10-3/4-дюймової оболонки з мінімальним внутрішнім діаметром 247,9 мм для конфігурації агрегату

Висока ефективність підйому напору для глибоких свердловин

Високотемпературний насос ESP використовує багатоступеневу відцентрову гідравлічну структуру, оптимізовану для застосування в глибоких свердловинах.

Гідравлічна конструкція забезпечує:
Висока здатність піднімати напір
Стабільний вихід тиску
Безперервний видобуток води з глибоких геотермальних свердловин
Покращена продуктивність в умовах високої температури під землею

Він підходить для проектів, що вимагають великого вертикального підйому, включаючи геотермальні системи опалення, промислові гаряче водопостачання та розробка глибоководних ресурсів.

Стабільна робота та енергоефективна конструкція двигуна

Система двигуна розроблена для високого навантаження та тривалої роботи в складних умовах.

Основні переваги продуктивності:
Можливість запуску з повним крутним моментом для стабільного запуску
Упорна конструкція, стійка до високих навантажень
Оптимізована конструкція ротора для зменшення втрат електроенергії та виділення тепла
Компоненти зі зносостійкого сплаву для підвищення довговічності

У порівнянні зі звичайними насосами ESP, оптимізована конструкція двигуна допомагає зменшити споживання енергії та покращити довгострокову роботу ефективність роботи у високотемпературних свердловинах.

Технічні характеристики

Керівництво з вибору високотемпературного насоса ESP

Вибір правильної конфігурації ESP вимагає врахування кількох умов свердловини:

Для точного вибору моделі клієнт повинен надати:
Глибина колодязя
Розмір корпусу
Температура води
Необхідна витрата
Необхідна підйомна головка
Інформація про блок живлення

Виробництво та контроль якості

Кожен високотемпературний електричний занурювальний насос ESP виготовляється відповідно до суворого промислового виробництва процедури.

Контроль якості включає:
Випробування ізоляції двигуна
Перевірка електробезпеки
Випробування гідравлічних характеристик
Перевірка розмірів компонентів
Перевірка складання

Виробничий процес зосереджений на забезпеченні стабільної роботи, точного складання та тривалого терміну служби в геотермальних умовах високотемпературне середовище колодязя.

Додатки

Високотемпературний електричний занурювальний насос широко використовується в:
Проекти геотермальної енергії
Геотермальні системи опалення
Проекти з виробництва геотермальної енергії
Глибокий видобуток геотермальних ресурсів
Промислові колодязі гарячої води
Промислове технологічне водопостачання
Використання високотемпературних грунтових вод
Великомасштабні системи циркуляції гарячої води
Застосування нафтопромислів та енергетики
Високотемпературні водонагнітальні свердловини
Застосування для свердловинного підйому
Складне підземне середовище

FAQ

Q1: Яка максимальна робоча температура цього високотемпературного електричного заглибного насоса (ESP)?

A1: цей насос професійно розроблений і оптимізований для суворих умов роботи на нафтових родовищах при високій температурі витримав випробування в екстремальних промислових умовах. Він може підтримувати тривалу стабільну роботу при повному навантаженні температура двигуна 200°C і адаптація до низьких температур у свердловині до 163°C, повністю відповідаючи довгостроковим і стабільні експлуатаційні вимоги різних високотемпературних водяних свердловин і глибоких геотермальних свердловин.

Q2: Для яких типів колодязів підходить конструкція малого діаметра?

A2: Використовуючи високоякісну конструкцію тонкого отвору, спочатку розроблену для вузьких свердловин нафтових родовищ, Компактна структура високотемпературного електричного заглибного насоса (ESP) малого діаметра ідеально підходить для вузькоствольні високотемпературні свердловини, тонкі геотермальні свердловини та відремонтовані старі свердловини. Це вирішує проблема установки великогабаритних занурювальних насосів у стовбури свердловин з обмеженим простором і значно покращує коефіцієнт використання малокаліберних високотемпературних вод і геотермальних свердловин.

Q3: Які основні сценарії застосування цього продукту?

A3: спочатку розроблений і зріло застосований для складних нафтопромислових високотемпературних умов роботи з надійністю якість і стабільна продуктивність, цей продукт був успішно поширений на нові джерела енергії та води поля розробки. Він широко застосовується для глибоких високотемпературних свердловин, промислової високотемпературної води свердловини постачання, глибокі геотермальні свердловини, проекти геотермального виробництва електроенергії та геотермального опалення. Покладаючись на свою високотемпературну стійкість і високу продуктивність нафтопромислового класу, він забезпечує ефективність і надійні штучні підйомні рішення для використання ресурсів високотемпературної води та геотермальної енергії розвитку.
