Короткий зміст статті:АнЕлектрична шафа керуванняє центральною електричною та керуючою платформою, яка з’єднує розподіл електроенергії, компоненти автоматизації, пристрої захисту, системи моніторингу та польове обладнання. Правильно розроблена шафа може підвищити безпеку експлуатації, спростити технічне обслуговування, захистити чутливі електричні компоненти та забезпечити більш стабільне керування промисловим обладнанням. У цій статті пояснюється структура, принципи роботи, ключові компоненти, фактори вибору, міркування щодо встановлення, методи обслуговування та параметри налаштування, які допомагають промисловим користувачам вибрати відповідну електричну шафу управління для вимогливих застосувань.
Зміст
- Що таке електрична шафа керування?
- Чому важлива електрична шафа керування?
- Які компоненти знаходяться всередині електричної шафи управління?
- Як працює електрична шафа керування?
- Як вибрати електричну шафу управління?
- Які конструктивні фактори впливають на продуктивність шафи?
- Де використовуються електричні шафи керування?
- Чому індивідуальне налаштування важливе для промислових шаф керування?
- Як обслуговувати електричну шафу керування?
- Контрольний список вибору електричної шафи керування
- Навіщо працювати з Aote Tianjin Pump Co., Ltd.?
- Часті запитання
- Висновок

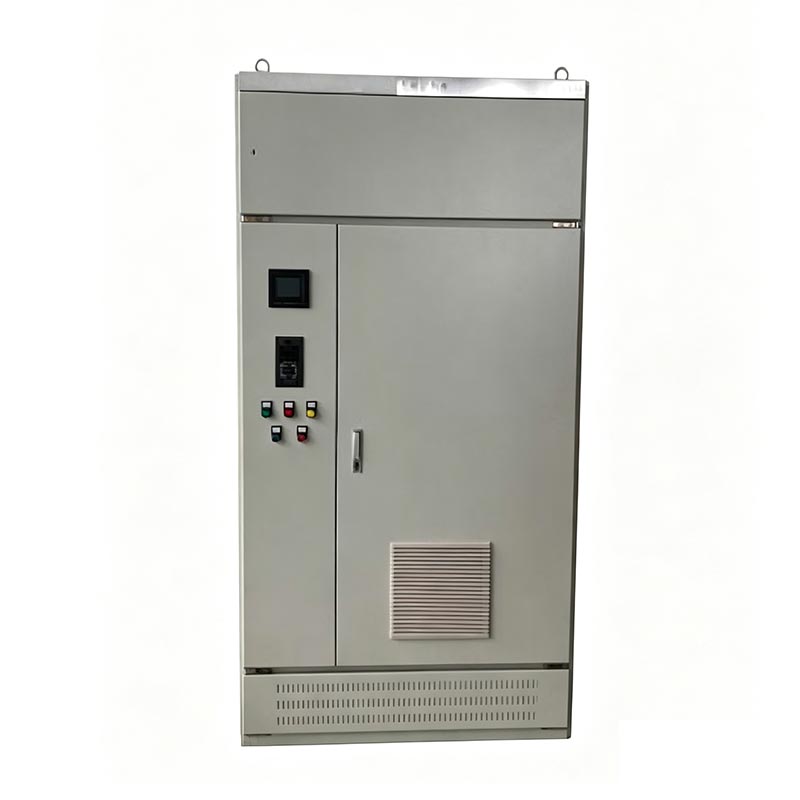

Що таке електрична шафа керування?
АнЕлектрична шафа керуванняце закритий вузол, який використовується для розміщення електричних, електронних, захисних, контрольних і комунікаційних компонентів промислового обладнання та автоматизованих систем. Замість встановлення окремих електричних пристроїв по всьому об’єкту, шафа керування організовує основні функції керування в одному захищеному корпусі.
Залежно від застосування, шафа може містити автоматичні вимикачі, контактори, реле, пристрої захисту двигуна, програмовані логічні контролери (PLC), частотно-регулювальні приводи (VFD), клемні блоки, джерела живлення, прилади моніторингу, модулі зв’язку, перемикачі, охолоджувальне обладнання та інші електричні компоненти.
Шафа, по суті, діє як центр управління між вхідною електроенергією, системою керування та обладнанням, яке фактично виконує роботу. У насосних системах, наприклад, шафа може отримувати сигнали від датчиків тиску, датчиків рівня рідини, витратомірів або інших польових пристроїв, а потім керувати двигунами насосів відповідно до запрограмованих робочих умов.
Таким чином, високоякісна шафа – це більше, ніж металевий корпус. Це інтегроване інженерне рішення, яке має враховувати електробезпеку, вимоги до навантаження, умови навколишнього середовища, управління теплом, організацію електропроводки, доступність і майбутнє обслуговування.
Чому важлива електрична шафа керування?
Промислове обладнання часто працює безперервно та в складних умовах. Неконтрольоване електроустановлення може створити непотрібні ризики, включаючи перегрів, короткі замикання, несправності електропроводки, складне усунення несправностей і незапланований простой. Належним чином сконструйована електрична шафа управління вирішує ці проблеми, об’єднуючи важливі електричні та автоматизовані функції в структуровану систему.
- Покращений електричний захист:Захисні пристрої можуть відключити несправні ланцюги до того, як пошкодження пошириться на інше обладнання.
- Централізований контроль:Оператори можуть керувати кількома електричними навантаженнями та машинами з чітко організованої точки керування.
- Краще управління електропроводкою:Відповідні клеми, прокладка кабелю та маркування спрощують усунення несправностей.
- Захист обладнання:Корпус допомагає захистити внутрішні компоненти від пилу, вологи, випадкового контакту та інших впливів навколишнього середовища, якщо це правильно визначено.
- Можливість автоматизації:ПЛК, датчики, VFD і комунікаційні пристрої можуть бути інтегровані в одну скоординовану архітектуру управління.
- Ефективність обслуговування:Техніки можуть перевіряти та обслуговувати електричні компоненти, не шукаючи розрізнених установок.
- Масштабованість:Ретельно спланована шафа може забезпечити простір і можливість підключення для майбутніх модифікацій.
На підприємствах, де насоси, двигуни, вентилятори, компресори, конвеєри або технологічне обладнання є важливими для виробництва, надійне електричне керування може мати прямий вплив на безперервність роботи.
Які компоненти знаходяться всередині електричної шафи управління?
Точна конфігурація залежить від обладнання та стратегії керування. Невелика шафа керування двигуном може містити лише кілька пристроїв захисту та комутації, тоді як складна шафа автоматизації може інтегрувати десятки електричних та електронних компонентів.
| компонент | Основна функція | Типова вигода |
|---|---|---|
| Автоматичний вимикач | Захищає схеми від надмірного струму та збоїв | Покращує електробезпеку |
| Контактор | Перемикає двигуни та інші електричні навантаження | Забезпечує надійне дистанційне перемикання |
| PLC | Виконує запрограмовану логіку керування | Підтримує автоматизацію та секвенування |
| VFD | Контролює швидкість і робочі характеристики двигуна | Покращує контроль процесів і управління енергією |
| естафета | Забезпечує функції комутації та інтерфейсу сигналу | Спрощує логіку керування |
| Клемний блок | З’єднує польову проводку з внутрішніми ланцюгами | Полегшує ідентифікацію та обслуговування проводки |
| Джерело живлення | Перетворює вхідну потужність у необхідну керуючу напругу | Забезпечує стабільне керування потужністю |
| Пристрій охолодження або вентиляції | Керує внутрішнім теплом | Допомагає запобігти термічному стресу |
Вибір компонентів ніколи не повинен базуватися лише на закупівельній ціні. Необхідно враховувати електричні характеристики, умови експлуатації, сумісність, вимоги до захисту, очікуваний робочий цикл і придатність до обслуговування.
Як працює електрична шафа керування?
Принцип роботи заснований на узгодженій взаємодії розподілу потужності, логіки управління, захисту та зворотного зв'язку по полю.
По-перше, електроенергія надходить у шафу через призначене вхідне з’єднання. Основний захисний пристрій забезпечує ізоляцію та захист від надструму. Потім живлення розподіляється по окремих ланцюгах відповідно до конструкції системи.
Компоненти керування обробляють сигнали від датчиків, перемикачів, інтерфейсів оператора або автоматизованих систем керування. Коли задані умови виконуються, система керування надсилає команди до контакторів, реле, VFD, клапанів, двигунів або іншого підключеного обладнання.
Наприклад, в автоматизованій насосній установці датчик рівня може виявити, що рівень води досяг попередньо визначеної точки. ПЛК може інтерпретувати цей сигнал і видавати команду запуску відповідному насосу. Якщо тиск, температура, перевантаження або інший контрольований параметр перевищує встановлену межу, система керування може зупинити обладнання або активувати сигнал тривоги.
Цей замкнутий процес можна коротко описати так:
- Влада надходить в кабінет.
- Захисні пристрої розподіляють і захищають електричні кола.
- Датчики та польові пристрої надають робочу інформацію.
- ПЛК або система керування оцінює вхідні сигнали.
- Пристрої керування виконують необхідні команди.
- Сигнали зворотного зв'язку підтверджують робочий стан.
- Функції захисту реагують на нестандартні умови.
Ця архітектура дозволяє складним промисловим процесам працювати з більшою послідовністю та меншою залежністю від ручного втручання.
Як вибрати електричну шафу управління?
Вибір правильної шафи починається з розуміння повного застосування, а не просто вибору корпусу на основі фізичного розміру. Електричні та механічні вимоги слід оцінювати разом.
1. Визначити електричне навантаження.
Визначте напругу живлення, частоту, загальне підключене навантаження, параметри двигуна, пусковий струм, напругу керування та кількість ланцюгів. Недостатня електрична потужність може призвести до перегріву та ненадійної роботи.
2. Визначте вимоги до контролю.
Визначте, чи потребує програма ручного керування, автоматичної послідовності, керування ПЛК, роботи з VFD, дистанційного моніторингу, функцій сигналізації чи зв’язку з системою керування вищого рівня.
3. Оцініть оточення.
Температура, вологість, пил, вплив води, корозійні речовини, вібрація та місце встановлення можуть впливати на вибір корпусу та внутрішнє теплове регулювання.
4. Розгляньте вимоги до керування двигуном.
Великі двигуни можуть вимагати спеціальних методів запуску, захисту від перевантаження, пристроїв плавного пуску або VFD. Шафа повинна забезпечувати достатню електричну потужність і розсіювання тепла для вибраної архітектури керування двигуном.
5. Сплануйте доступ для обслуговування.
Компоненти мають бути розташовані логічно, щоб технічні спеціалісти могли їх ефективно ідентифікувати, перевіряти, замінювати та перевіряти. Шафа, яка є технічно функціональною, але її важко обслуговувати, може збільшити довгострокові експлуатаційні витрати.
6. Забезпечте розумну здатність розширення.
Промислові системи часто змінюються після встановлення. Надання відповідних запасних терміналів, електричної потужності, фізичного простору та варіантів кабельного введення може значно полегшити майбутні модифікації.
Які конструктивні фактори впливають на продуктивність шафи?
Хороший дизайн шафи вимагає уваги до деталей, які можуть бути неочевидними зовні. Внутрішнє розташування, виділення тепла, прокладка кабелю, заземлення та відокремлення компонентів можуть впливати на надійність.
| Фактор дизайну | Потенційна проблема, якщо її проігнорувати | Рекомендований підхід |
|---|---|---|
| Тепловіддача | Перегрів компонентів і скорочення терміну служби | Розрахуйте теплове навантаження та забезпечте належну вентиляцію або охолодження |
| Прокладка кабелю | Складне усунення несправностей і перешкоди сигналу | Розділіть електропроводку живлення та керування, де це необхідно |
| Заземлення | Безпека та електричні перешкоди | Використовуйте належне заземлення |
| Відстань між компонентами | Накопичення тепла та складне обслуговування | Підтримуйте відповідні дозволи та доступ до обслуговування |
| Охорона навколишнього середовища | Пил або волога потрапляє всередину корпусу | Виберіть корпус, який підходить для середовища встановлення |
Ще один важливий фактор — електромагнітна сумісність. VFD та інші силові електронні пристрої можуть генерувати електричний шум. Належне розміщення кабелів, заземлення, екранування та фізичне розділення можуть допомогти зменшити перешкоди для чутливих керуючих сигналів.
Де використовуються електричні шафи керування?
Електричні шафи управління використовуються в широкому діапазоні промислових і комерційних застосувань. Їх конфігурація змінюється відповідно до обладнання, яким керують.
- Системи водопостачання та насосні
- Очисні споруди
- Промислове технологічне обладнання
- Системи ОВК та автоматизації будівель
- Виготовлення виробничих ліній
- Конвеєрні системи
- Системи промислової вентиляції
- Підвищувальні насосні станції
- Протипожежні та водогосподарські системи
- Сільськогосподарське зрошувальне обладнання
- Енергетична та комунальна інфраструктура
- Автоматизовані машини та виробниче обладнання
У насосних системах шафа може координувати роботу кількох насосів, датчиків тиску, датчиків рівня, клапанів, сигналів тривоги та функцій зв’язку. Це дає змогу створювати повне рішення для керування, а не просто вмикати та вимикати двигун насоса.
Чому індивідуальне налаштування важливе для промислових шаф керування?
Немає універсальної конфігурації електричної шафи управління, яка підходить для будь-якої промислової установки. Два об’єкти можуть використовувати схожі двигуни, але мати дуже різні вимоги до керування через відмінності в робочому тиску, попиті на потік, конфігурації датчика, джерелі живлення, умовах навколишнього середовища або архітектурі автоматизації.
Індивідуальне налаштування дозволяє розробити шафу відповідно до фактичного обладнання та робочого процесу. Залежно від проекту налаштування можуть включати:
- Розміри шафи та конфігурація корпусу
- Характеристики вхідної потужності
- Кількість і потужність керованих двигунів
- Вибір ПЛК і вимоги до програмування
- VFD або інтеграція з плавним пуском
- Підключення датчиків і приладів
- Місцеве керування оператором
- Системи сигналізації та індикації
- Віддалений моніторинг та комунікаційні інтерфейси
- Організація кабельного введення
- Рішення для охолодження та вентиляції
- Марки компонентів і електрична архітектура
Для міжнародних проектів групи інженерів також повинні підтвердити, що електрична конструкція, номінальні характеристики компонентів, конструкція корпусу, методи електропроводки, маркування та процедури тестування відповідають цільовому ринку та вимогам проекту.
Як обслуговувати електричну шафу керування?
Профілактичне технічне обслуговування має важливе значення, оскільки електричні несправності часто легше та дешевше усунути, перш ніж вони стануть серйозними несправностями. Технічне обслуговування завжди має виконуватися кваліфікованим персоналом із застосуванням відповідних процедур електробезпеки.
- Огляньте корпус:Перевірте, чи немає корозії, фізичних пошкоджень, незакріплених дверей, пошкоджених ущільнювачів і ознак проникнення вологи чи пилу.
- Перевірте електричні з'єднання:Перевірте клеми, проводку та доступні з’єднання на предмет ослаблення, зміни кольору чи перегріву.
- Монітор температури:Подивіться на наявність надмірного тепла навколо приводів, контакторів, блоків живлення та інших високонавантажених компонентів.
- Перевірте холодильне обладнання:За потреби очистіть фільтри, вентилятори, вентиляційні отвори та теплообмінники.
- Перевірте стан компонента:Замініть пошкоджені реле, контактори, запобіжники, індикатори або інші компоненти відповідно до рекомендацій виробника.
- Перегляд сигналів тривоги:Досліджуйте повторювані сигнали тривоги про перевантаження, температуру, зв’язок або несправності замість того, щоб постійно їх скидати.
- Перевірте маркування:Переконайтеся, що дроти, клеми, вимикачі та компоненти залишаються чітко ідентифікованими.
- Перегляньте резервні та контрольні параметри:Якщо використовуються програмовані пристрої, ведіть відповідні записи про конфігурації та програми.
Інтервали технічного обслуговування слід визначати відповідно до робочого середовища, критичності обладнання, рекомендацій виробника та відповідних процедур безпеки.
Контрольний список вибору електричної шафи керування
Перш ніж замовляти або проектувати шафу, покупці можуть скористатися наступним контрольним списком, щоб зменшити ризик вибору невідповідної конфігурації.
| Вимога | Питання для підтвердження |
|---|---|
| Джерело живлення | Які напруга, частота, фаза та можливі умови короткого замикання? |
| навантаження | Скільки двигунів або електричних навантажень буде контролюватись? |
| Контроль двигуна | Чи потрібен прямий пуск, зірка-трикутник, плавний пуск або регулювання швидкості? |
| автоматизація | Чи потрібен ПЛК, HMI, віддалений моніторинг або комунікаційний інтерфейс? |
| Навколишнє середовище | Чи буде шафа піддаватися впливу тепла, вологи, пилу, хімічних речовин, вібрації чи зовнішніх умов? |
| Технічне обслуговування | Чи можуть техніки безпечно отримати доступ до внутрішніх компонентів і ідентифікувати їх? |
| Розширення | Чи потрібна додаткова потужність для майбутнього обладнання чи датчиків? |
Навіщо працювати з Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pump Co., Ltd.надає рішення для електричних шаф управління, розроблені для підтримки насосних і промислових програм керування. Оскільки шафа керування тісно пов’язана з продуктивністю насосів і супутнього обладнання, правильна інтеграція має важливе значення для досягнення надійної роботи.
Для насосної системи відповідне рішення керування не слід розглядати як ізольовану електричну коробку. Шафа повинна відповідати характеристикам двигуна, вимогам до експлуатації насоса, сигналам датчиків, функціям захисту, логіці керування та середовищу встановлення клієнта.
Проектно-орієнтований підхід може допомогти клієнтам вирішити такі практичні проблеми, як:
- Координація кількох насосів в одній системі керування
- Управління умовами автоматичного запуску та зупинки
- Інтеграція тиску, рівня, потоку та інших сигналів датчиків
- Забезпечення двигуна від перевантаження та електричного захисту
- Підтримка роботи насоса зі змінною швидкістю, де це необхідно
- Удосконалення централізованого моніторингу та операторського контролю
- Адаптація конфігурації шафи до конкретних вимог проекту
Вибираючи постачальника, клієнти повинні надати детальну інформацію про джерело живлення, потужності двигуна, кількість насосів, метод керування, датчики, середовище встановлення, вимоги до зв’язку та застосовні стандарти проекту. Ці деталі дозволяють конфігурувати рішення керування відповідно до фактичної програми, а не покладатися на невідповідну стандартну схему.
Часті запитання
Q1: Яка основна мета електричної шафи управління?
Електрична шафа управління централізує функції розподілу електроенергії, захисту обладнання, логіки керування, моніторингу та автоматизації. Він забезпечує організований інтерфейс між джерелом живлення, системою керування, датчиками та промисловим обладнанням.
Q2: Чи може електрична шафа керування керувати кількома насосами?
так Правильно сконструйована шафа може керувати декількома насосами за допомогою контакторів, пристроїв захисту двигуна, VFD, ПЛК, реле та інших компонентів. Точна конфігурація залежить від кількості та потужності насосів і необхідної послідовності роботи.
Q3: Чи потрібен ПЛК для електричної шафи управління?
Не для кожної шафи потрібен ПЛК. У простих системах можуть використовуватися перемикачі, реле, контактори та захисні пристрої, тоді як більш просунуті програми отримують переваги від керування на основі ПЛК для послідовності, моніторингу, сигналізації, зв’язку та автоматизації.
Q4: Чи можна встановити шафу управління на відкритому повітрі?
Так, за умови, що корпус шафи, система охолодження, електричні компоненти, кабельні вводи та захист навколишнього середовища вибрані відповідно до зовнішніх умов. Під час проектування слід враховувати погодні умови, вологість, коливання температури, пил і пряме сонячне світло.
Q5: Чому електрична шафа керування потребує охолодження?
Електричні компоненти під час роботи виділяють тепло. Приводи, джерела живлення, контактори та інші пристрої з високим навантаженням можуть виробляти значну теплову енергію. Якщо тепло не управляється належним чином, температура компонентів може підвищитися, що вплине на надійність і термін служби.
Q6: Яку інформацію я повинен надати, коли запитую індивідуальну шафу?
Корисна інформація включає напругу живлення, частоту, фазу, кількість і потужність двигуна, технічні характеристики насоса, вимоги до керування, типи датчиків, вимоги до зв’язку, місце встановлення, умови навколишнього середовища, розміри шафи, якщо вказано, та будь-які електричні вимоги, пов’язані з проектом.
Q7: Як часто слід перевіряти електричну шафу керування?
Частота перевірок залежить від умов експлуатації, критичності обладнання, впливу навколишнього середовища, рекомендацій виробника та відповідних процедур безпеки. Шафи в запилених, вологих, корозійних або високотемпературних середовищах можуть вимагати більш частого огляду, ніж шафи, встановлені в чистих приміщеннях.
Q8: Чи може електрична шафа керування підтримувати віддалений моніторинг?
так Залежно від архітектури системи, ПЛК, комунікаційні модулі, HMI, промислові мережі та інші інтерфейси можуть бути інтегровані для забезпечення дистанційного моніторингу стану, сигналізації, робочих даних і функцій керування.
Q9: Чому налаштування шафи є кращим, ніж вибір загальної шафи?
Налаштування дозволяє електричній архітектурі, параметрам компонентів, логіці керування, конфігурації корпусу, охолодженню, електропроводці та функціям зв’язку відповідати фактичному застосуванню. Це може покращити обслуговування та уникнути непотрібних компонентів або недостатньої ємності.
Висновок
АнЕлектрична шафа керуванняє важливою частиною сучасної промислової автоматизації, оскільки вона об’єднує функції розподілу електроенергії, захисту, контролю, моніторингу та зв’язку в організовану систему. Правильна шафа може спростити експлуатацію, моніторинг, захист і обслуговування промислового обладнання.
Найкраще рішення залежить не лише від розмірів шафи. Електричне навантаження, характеристики двигуна, логіка керування, умови навколишнього середовища, керування температурою, організація електропроводки, вимоги до захисту, функції зв’язку та майбутнє розширення – все це слід оцінити перед завершенням розробки проекту.
Для насосних станцій і систем управління водою особливо важливий взаємозв’язок між насосом, двигуном, датчиками, логікою керування та електричною шафою управління. Належним чином інтегроване рішення може допомогти операторам досягти надійної автоматичної роботи, одночасно роблячи моніторинг і обслуговування системи більш керованими.
Якщо ви плануєте нову насосну систему, модернізуєте існуючу систему керування або шукаєте індивідуальну електричну шафу керування, яка відповідає вашому обладнанню,Aote Tianjin Pump Co., Ltd.може надати прикладну підтримку. Поділіться своїми вимогами до електрики та контролю з групою інженерів, щоб обговорити відповідну конфігурацію тазв'яжіться з намидля індивідуального рішення для електричної шафи керування.
