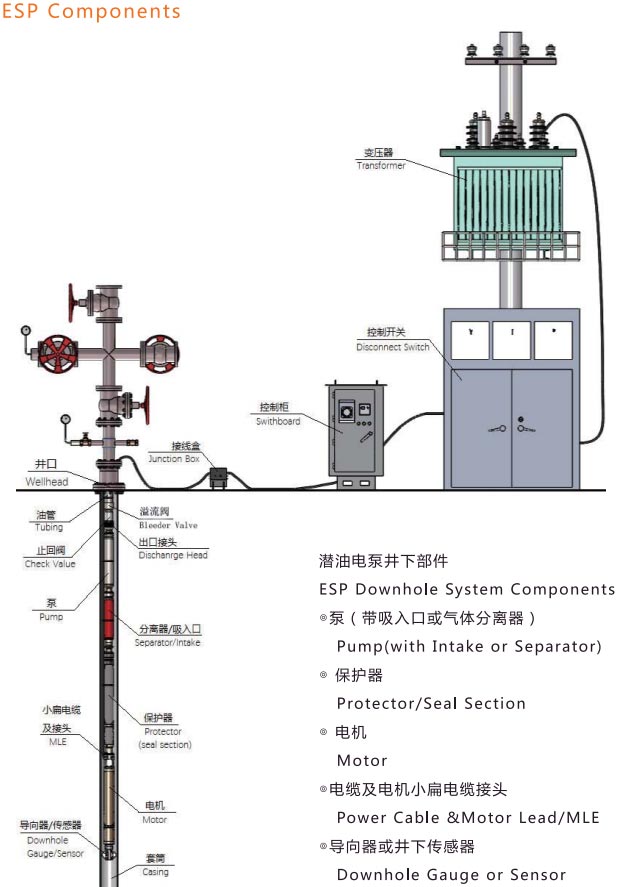

Основні частини занурювального геотермального насоса малого діаметра: відцентровий насос/забірник/газовий сепаратор/занурювальний двигун/протектор/подовжувач/розряд кабелю двигуна.
Занурювальний геотермальний насос малого діаметра спеціально розроблений для геотермальних свердловин і високотемпературних під землею проекти водозабору, що вимагають компактних розмірів установки та тривалої роботи.
На відміну від звичайних занурювальних насосів, геотермальні свердловини часто стикаються з такими проблемами, як: обмежений діаметр свердловини, високотемпературна циркуляція води, довготривала безперервна робота, складні умови обслуговування, корозійне підземне середовище
Система ESP малого діаметра Aote об’єднує багатоступеневий відцентровий насос, газовий сепаратор, протектор і високотемпературний занурювальний двигун, щоб забезпечити повне рішення для глибокого підйому рідини.
Стандартний діаметр насоса становить від 3,38 дюйма до 8,75 дюйма, що робить його придатним для вузьких геотермальних свердловин і нафтопромислові застосування. Залежно від умов свердловини доступні індивідуальні конфігурації для різного потоку норми, висоти підйому та вимоги до температури.

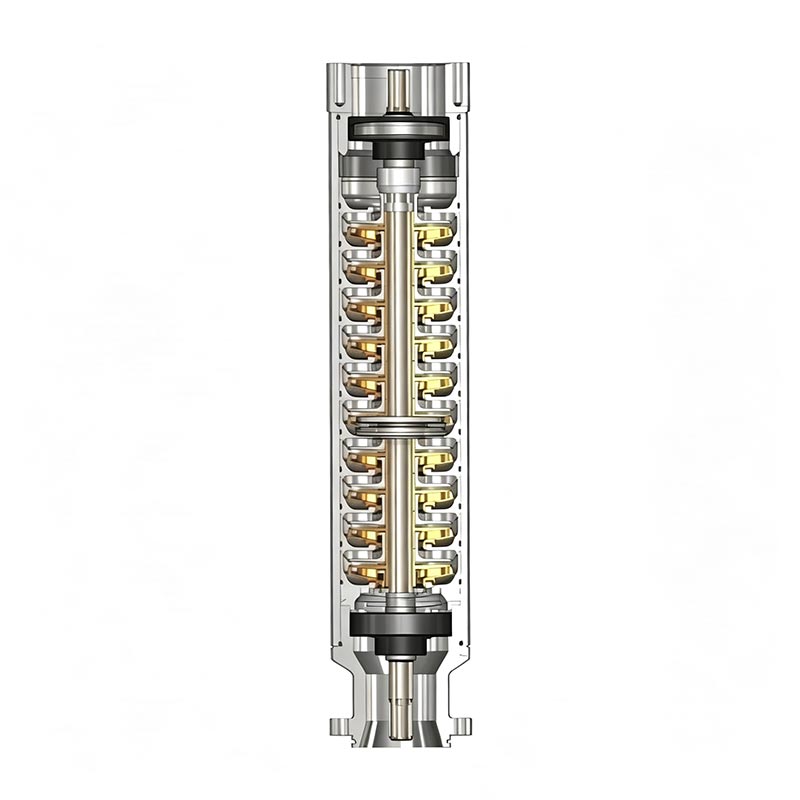

Кількість ступенів насоса визначається необхідним підйомом. Кожна ступінь складається з плаваючого робочого колеса, з’єднаного з приводний вал монель-к500 і стаціонарний дифузор, що направляє потік рідини. Осьова сила робочого колеса становить зробив з зносостійкого матеріалу. Щоб зменшити осьову силу, структура робочого колеса та дифузора розроблена за плаваючого типу. Інше осьове навантаження та вага вала насоса утримуються опорним підшипником протектора.
Це всмоктувальний отвір для свердловинної рідини, що надходить у занурювальний відцентровий насос. Тим часом вільний газ може бути відокремлений перед надходженням у заглибний відцентровий насос, отже, розвантажувальний газ впливає на насосний агрегат.

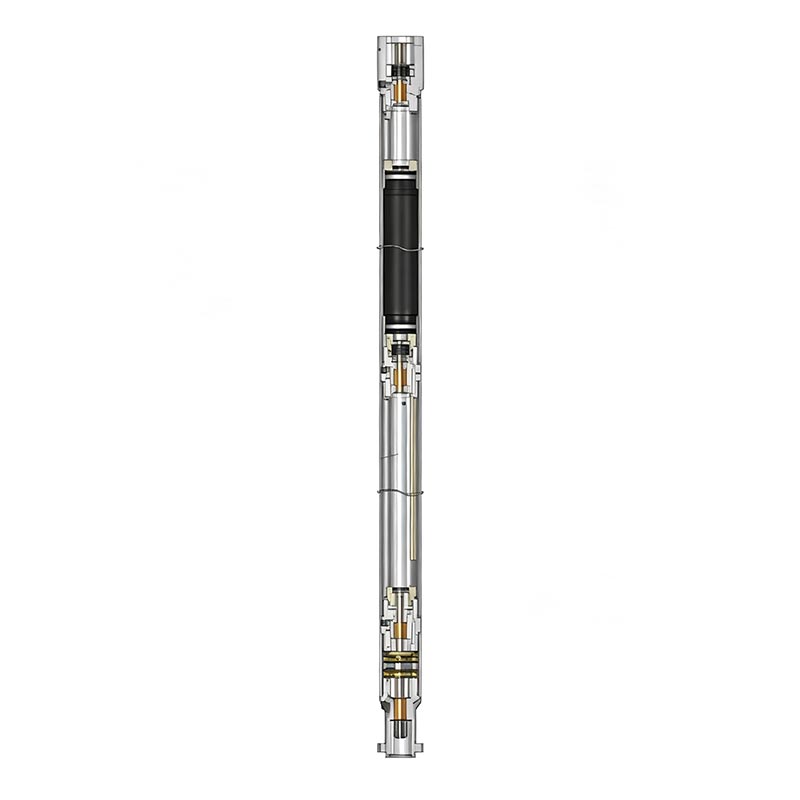

Кожна секція містить кілька резервних бар’єрних камер для підвищення надійності. Бар’єрні камери доступні в лабіринтовий і мішковий типи. На валу протектора зазвичай використовується матеріал Monel-k500. Є шість механічних торцевих ущільнень це. Упорний підшипник, який використовується в секції ущільнення, має високу несучу здатність. ми можемо запропонувати різні типи та серійні секції ущільнень до адаптувати індивідуальні умови свердловини.

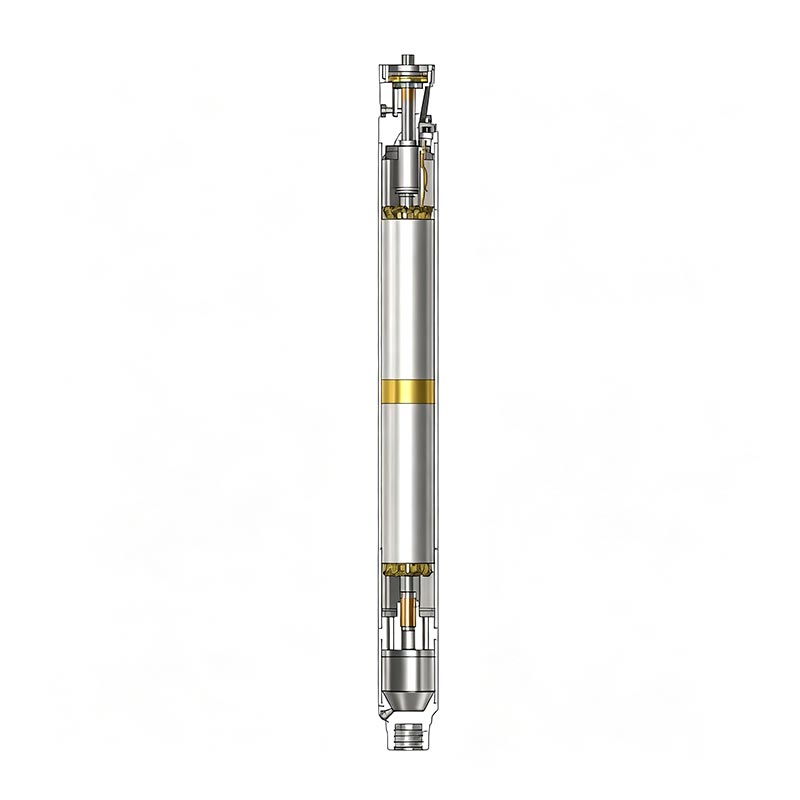

Занурювальний двигун - це потужність приводу багатоступінчастого відцентрового насоса. Це двополюсна трифазна біляча клітка асинхронний двигун.
В основному він складається зі статора, ротатора та системи контуру масляного циклу тощо. Через занурювальний двигун обмежений свердловиною діаметр і температура навколишнього середовища. Його зовнішній вигляд довгий і тонкий. Максимальна довжина може досягати 10 м. Він заповнений з високоміцне, супер діелектричне масло для змащування та теплопровідності.
Робочий стан занурювального двигуна вертикально висить. Його несе верхній підп'ятник осьова сила та власна вага ротора. Тепло, що виділяється двигуном, передається свердловинну рідину через корпус двигуна.
Використовується для видобутку гарячих підземних вод для:
• Централізоване опалення
• Системи опалення будівель
• Промислове опалення
Забезпечує безперервну циркуляцію гарячої води для геотермальних електростанцій.
Підходить для нафтових свердловин, які потребують компактних систем ESP для виробництва рідини.
Використовується в глибоких колодязях, де стандартні занурювальні насоси не витримують температурних умов.
Компанія Aote Tianjin Pump Co., Ltd. була заснована в 2004 році та є професійним виробником виробництва, продажів, дослідження і розробка електричних занурювальних насосів, занурювальних насосів, каналізаційних насосів і двигунів в одному з професійних виробників. Компанія зареєстрована як приватне підприємство в промисловій зоні економічного розвитку Цзіньнань район розвитку в Тяньцзіні, Китай.
Компанія має потужні можливості для розробки продуктів, щоб представити технологію занурювальних електричних насосів REDA, імпорт технології підводних двигунів, розроблених на основі синхронізації з провідними світовими підводними двигунами насоси, занурювальні насоси, а також похідні відповідати особливим вимогам клієнтів до різних спеціальних продуктів.
Ми створили 6 основних секцій для виробництва, включаючи укладання ламінування, обмотку статора, збірку двигуна, насос зборка, збірка протектора та збірка сепаратора, збірка протектора та збірка сепаратора. Поки річний обсяг виробництва потужність АОТЕ досягла 1150 одиниць ЕЦН.
Щоб гарантувати якість, ми суворо дотримуємося стандартів системи менеджменту ISO9001-2008, покладаючись на сучасні система управління та керівна ідеологія сміливих інновацій, що робить продукт більш чутливим до ринку. Це стає все більш витонченим і отримує визнання наших клієнтів.
Завдяки вашій підтримці, любові та довірі AOTE досягла сьогоднішнього блискучого досягнення. Шумін Чен, наш генерал менеджер висловлює тут велику подяку! Ми виправдаємо очікування та збільшимо технологічність продукції яскраво сяяти.
Стандартна система розроблена для геотермальних застосувань з робочими температурами від 100 ℃ до 260 ℃. матеріал вибір і конфігурацію двигуна можна налаштувати відповідно до фактичних умов свердловини.
так Насос спеціально розроблений для вузьких колодязів, доступні діаметри від 3,38 дюйма до 8,75 дюйма.
Ключові компоненти, такі як приводний вал, можуть використовувати сплав Monel K500, тоді як високотемпературні ізоляційні матеріали та в системі двигуна застосовують діелектричне масло.
так Aote може налаштувати ступені насоса, потужність двигуна, ущільнювальну структуру та матеріали на основі глибини свердловини, температури, швидкість потоку та характеристики рідини.
