TheГлибокий занурювальний насос серії JINAOTE ATQJ призначений для стабільного відкачування ґрунтових вод, ідеально підходить для сільськогосподарського зрошення, видобутку води з глибоких свердловин, водозабору резервуарів і систем централізованого водопостачання. Побудований з багатоступеневими відцентровими робочими колесами, корозійно-стійкими компонентами та високоефективними енергозберігаючими занурюваними двигунами, він забезпечує стабільну стабільність роботи, мінімальне навантаження на технічне обслуговування та подовжений термін служби.
1. Інтегрована конструкція двигуна та насоса, занурення під воду з високою безпекою та надійністю.
2. Немає особливих вимог до обсадної труби; труба, що піднімається, повинна витримувати лише відповідний робочий тиск.
3. Легка установка, експлуатація та обслуговування, невелика площа окупації; не вимагає будівництва насосної станції.
4. Компактна структура та низьке споживання сировини.
| Пункт | Специфікація |
| Тип насоса | Вертикальний глибинний занурювальний насос |
| Структура | Багатоступінчастий відцентровий насос |
| Тип двигуна | Трифазний асинхронний заглибний двигун |
| Номінальна напруга | 380В / 660В |
| Частота | 50 Гц |
| Діапазон потоку | Індивідуальний |
| Діапазон голови | До 900 м |
| Тип установки | Вертикальна установка |
| Спосіб охолодження | Водяне охолодження двигуна |
| Середня температура | ≤90 ℃ |
| Діапазон PH | 6,5–8,5 |
| Вміст твердих часток | ≤0,01% |

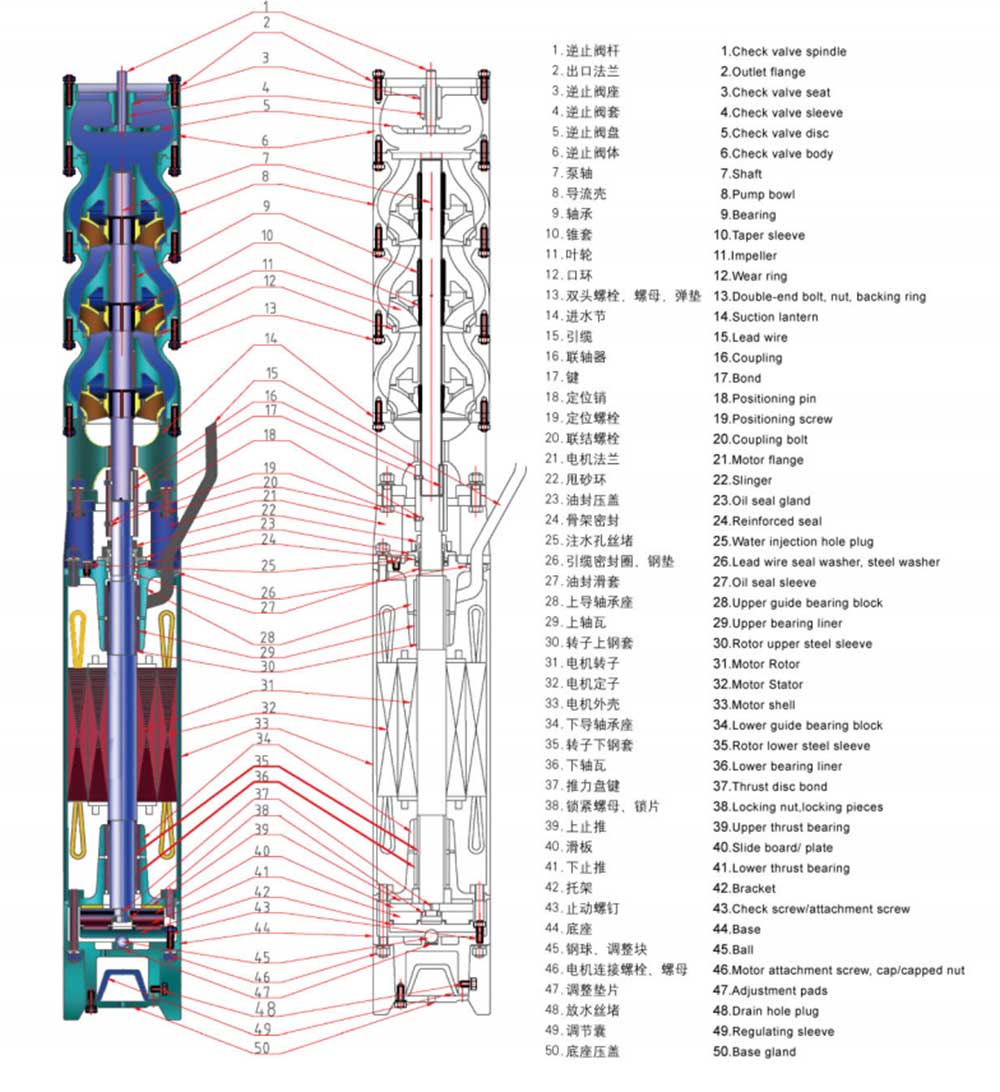

1. Занурювальний насос Deepwell складається із занурювального 3-фазного асинхронного двигуна та корпусу насоса. Двигун безпосередньо з'єднаний з верхнім насосним агрегатом. Надійне ущільнення валу, встановлене на верхньому валу двигуна, запобігає перехресному витоку між внутрішньою охолоджувальною водою двигуна та середовищем, що перекачується, забезпечуючи тривалу стабільну роботу.
2.Насос одновсмоктувальний багатоступеневий вертикальний відцентровий тип; відповідний двигун - це заповнений водою вертикальний занурюваний асинхронний двигун мокрого типу, підключений через муфту бочкоподібного типу.
3. Обмотка двигуна використовує поліетиленовий водонепроникний магнітний дріт з нейлоновою оболонкою; моторна порожнина заповнена чистою прісною водою.
4. Для двигуна використовуються направляючі підшипники з водяним змащенням. Упорний підшипник у нижній частині двигуна витримує двонаправлену осьову тягу від насоса. Версія з високим натиском оснащена нікельвмісними мідними віялоподібними опорними накладками, які поєднуються з імпортними пластинами ковзання Phylos для осьового опорного навантаження.
5. Додатковий осьовий підшипник встановлюється між насосом і двигуном на моделях з високим підйомом, максимальний напір до 900 м.
1. Заповніть порожнину двигуна чистою прісною водою перед запуском; злийте всю внутрішню воду для зимового зберігання, щоб уникнути розтріскування від морозу.
2. Регулярно перевіряйте опір ізоляції пристрою, значення не повинно бути нижчим за 0,5 МОм.
3. Стандартний гарантійний термін: 1 рік за нормальної роботи.
Клієнти повинні уважно прочитати цей посібник з вибору, щоб вибрати правильну модель насоса. Неправильний вибір скоротить термін служби насоса та призведе до збільшення споживання електроенергії.
Виберіть відповідну модель насоса, виходячи з внутрішнього діаметра свердловини, температури води, значення PH, витрати, динамічного рівня води та інших параметрів.
Пояснення коду моделі:200 Q J(R/H)80--144
200:Мінімально допустимий внутрішній діаметр колодязя (одиниця: мм). Інші доступні специфікації включають 100, 150, 250, 300 тощо.
Q:Занурювальний насос, початкова буква китайської "Qianshui".
J:Колодязний насос, початкова буква китайської "Jingyong".
П/В:Класифікація за температурою води
Тип QJ:відповідна температура води 20℃ ±5℃
Тип QJR:відповідна температура води від 25 ℃ до 90 ℃
80:Номінальна витрата (одиниця: м³/год). Погодинна продуктивність насоса повинна бути нижчою за витрату води в свердловину.
144:Номінальний напір (одиниця: м). Він відноситься до вертикальної відстані від динамічного рівня води до виходу води.
Додатковий опис параметра PH:
Відповідний діапазон pH води:1-14. Насос серії QH має антикорозійні характеристики.
Кількість води, що надходить (одиниця: м³/год):Загальний об'єм підземної води, що витікає зі свердловини за годину. Зазвичай ці дані надає підрядник з буріння свердловин.

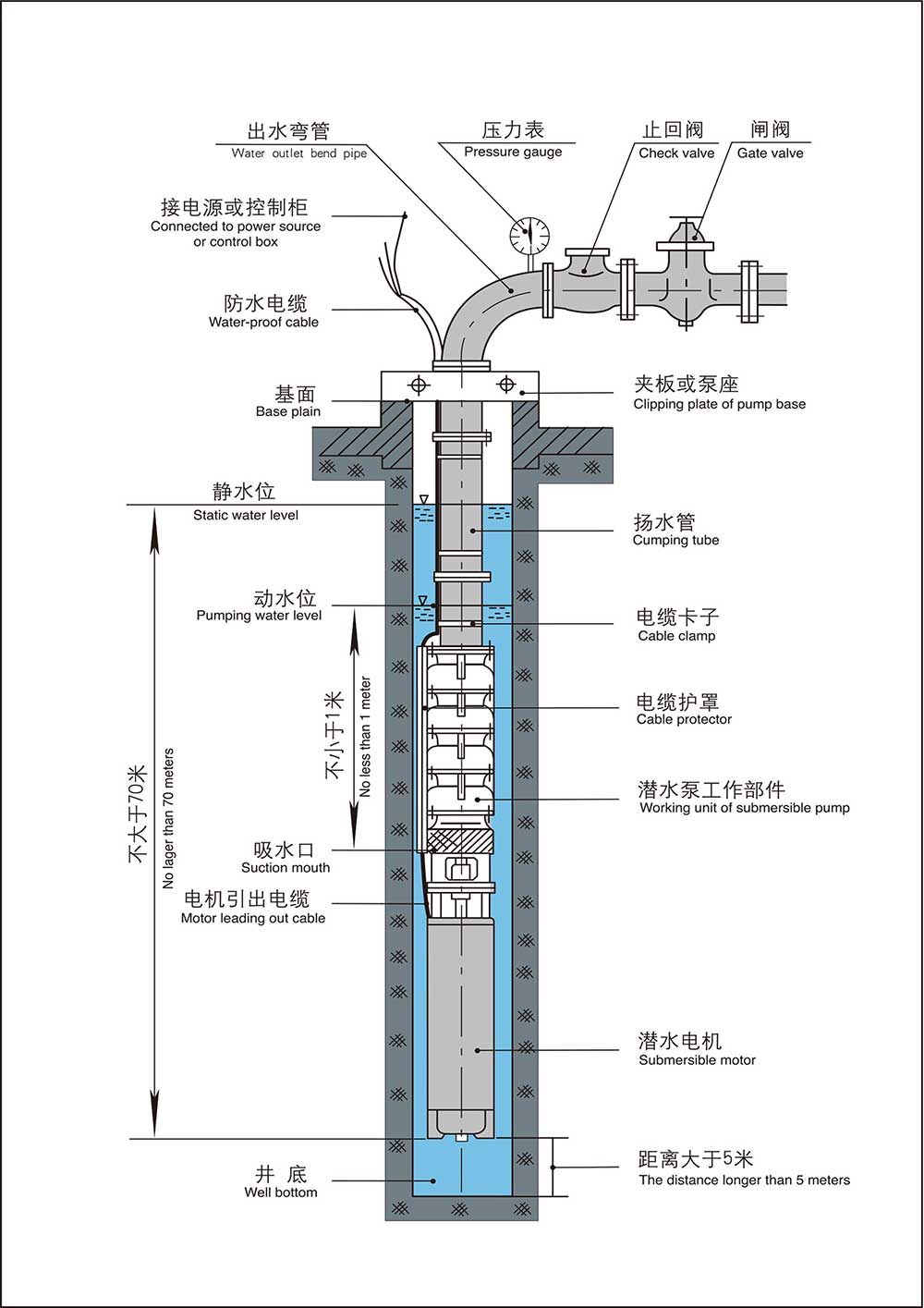

Статичний рівень води (одиниці: м):Вертикальна висота між поверхнею води всередині свердловини та гирлом свердловини, коли насос не працює.
Динамічний рівень води (одиниці: м):Оскільки насос продовжує качати воду, рівень води в колодязі буде постійно падати. Коли рівень води стабілізується на певній висоті, вихідний потік насоса залишатиметься постійним і рівень води більше не знижуватиметься. Вертикальна відстань між цією стабільною поверхнею води та гирлом свердловини визначається як динамічний рівень води.
Межа відповідності потоку:Номінальна витрата насоса має бути меншою за годинну витрату води в свердловину, інакше свердловина пересохне, а насос може згоріти через роботу всуху.
Температурна класифікація:Стандартні насоси QJ призначені для ґрунтових вод нормальної температури; Насоси QJR, стійкі до високих температур, слід використовувати для води з гарячих джерел або високотемпературних підземних вод.
Антикорозійний розчин:Насоси серії QH рекомендуються для свердловин з кислотною або лужною агресивною водою.
Необхідний діаметр свердловини:Внутрішній діаметр свердловини повинен бути більшим за зовнішній діаметр корпусу насоса, щоб забезпечити плавне опускання насоса в свердловину.
Перед вибором моделі насоса клієнти повинні підтвердити наступну інформацію:
1. Необхідна швидкість потоку Визначте необхідний вихід води відповідно до площі зрошення та потреби у воді.
2. Загальний напір насоса. Розрахуйте необхідну висоту підйому, включаючи:
· Глибина колодязя
· Вертикальна відстань підйому
· Втрата тиску в трубопроводі
· Вимоги до тиску води на терміналі
3. Діаметр свердловини Виберіть діаметр насоса, який підходить для наявної обсадної труби свердловини.
4. Джерело живлення Перевірте напругу, частоту та доступну електричну потужність.
5. Якість води Перевірте температуру води, значення PH і вміст твердих часток.
Надання цих параметрів допомагає переконатися, що вибраний насос забезпечує очікувану продуктивність.
| Явища несправності | причини | Рішення |
| Голова недоступна, вода не вбирається або недостатньо виділяється. | 1. Динамічні падіння рівня води нижче допустимої хв. динамічний рівень води;2. Поломка з’єднання підйомної труби; 3. Реверсивне обертання двигуна;4. Зниження напруги;5. Заблокований вхід води;6. Пошкоджена муфта. | 1. Збільште ступінь насоса та підйомну трубу, щоб збільшити глибину свердловини;2. Ремонт поломки;3. Замініть роз'єм проводу; 4. Перевірити напругу;5. Вхід промивної води;6. Замініть муфту. |
| Двигун не працює під час запуску, з гудом. | 1. Заїдання підшипника;2. Однофазний хід двигуна. | 1. Оглянути та відремонтувати пошкоджені деталі;2. Перевірте з'єднувальний провід і знайдіть обрив фази. |
| Завелике коливання стрілки амперметра | 1. Динамічне зниження рівня води до входу абсорбції;2. Динамічні падіння рівня води нижче допустимої хв. динамічний рівень води; | 1. Зменшіть скидання води та збільште глибину занурення. |
| Сильна вібрація пристрою | 1. Шпиндель насоса зігнутий;2. Занадто великий знос опорної частини блоку;3. Занадто інтенсивний газ;4. Пошкоджена муфта. | 1. Відкалібрувати шпиндель;2. Замінити підшипник;3. Збільшити засувку;4. Замініть муфту. |
| Падіння потоку | 1. Знос кільця для носіння;2. Заблокований вхід води;3. Витік у місці з’єднання підйомних труб або корпусів. | 1. Відремонтувати або замінити зношені деталі;2. Вхід промивної води;3. Перевірте з’єднувальну частину. |
| Раптове зниження опору ізоляції | 1. Погана якість роз'єму кабелю двигуна;2. Пошкоджена ізоляція проводки ротора двигуна;3. Зношений кабель. | 1. Під’єднайте роз’єм кабелю;2. Відремонтувати електропроводку двигуна;3. Відремонтуйте пошкодження. |
| Збільшення споживання електроенергії (показ амперметра перевищує номінальне значення) | 1. Зношене робоче колесо підшипника;2. Внутрішній контакт двигуна після зносу підшипника;3. Стирання між робочим колесом і корпусом. | 1. Огляньте та відремонтуйте насос;2. Оглянути та відремонтувати двигун; 3. Контролюйте потік і перевіряйте опорний підшипник двигуна. |
Глибинний занурювальний насос в основному використовується для видобутку підземної води з глибоких колодязів і водопостачання, побутового використання, промислового застосування та інших проектів перекачування води.
так Серія ATQJ розроблена для зрошення сільськогосподарських угідь, спринклерних систем, зрошення теплиць та інших сільськогосподарських систем водопостачання.
Клієнти повинні надати:
· Необхідна витрата
· Головка насоса
· Глибина колодязя
· Діаметр колодязя
· Інформація про джерело води
· Вимоги до джерела живлення
так JINAOTE може налаштувати параметри насоса, включаючи швидкість потоку, напір, потужність двигуна, напругу та матеріали відповідно до вимог проекту.
Допустима глибина установки залежить від обраної моделі та умов експлуатації. Моделі з високим напором можуть досягати висоти підйому до 900 метрів.
Для підтримки стабільної роботи рекомендується регулярно перевіряти опір ізоляції, стан кабелю, робочий струм і вихід води.
