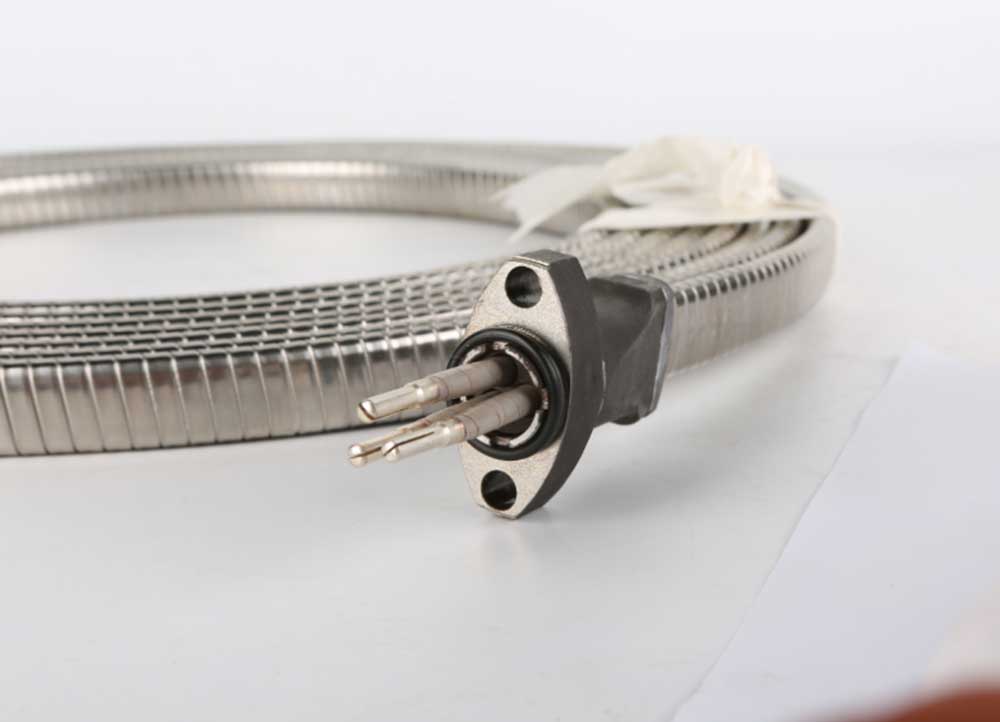

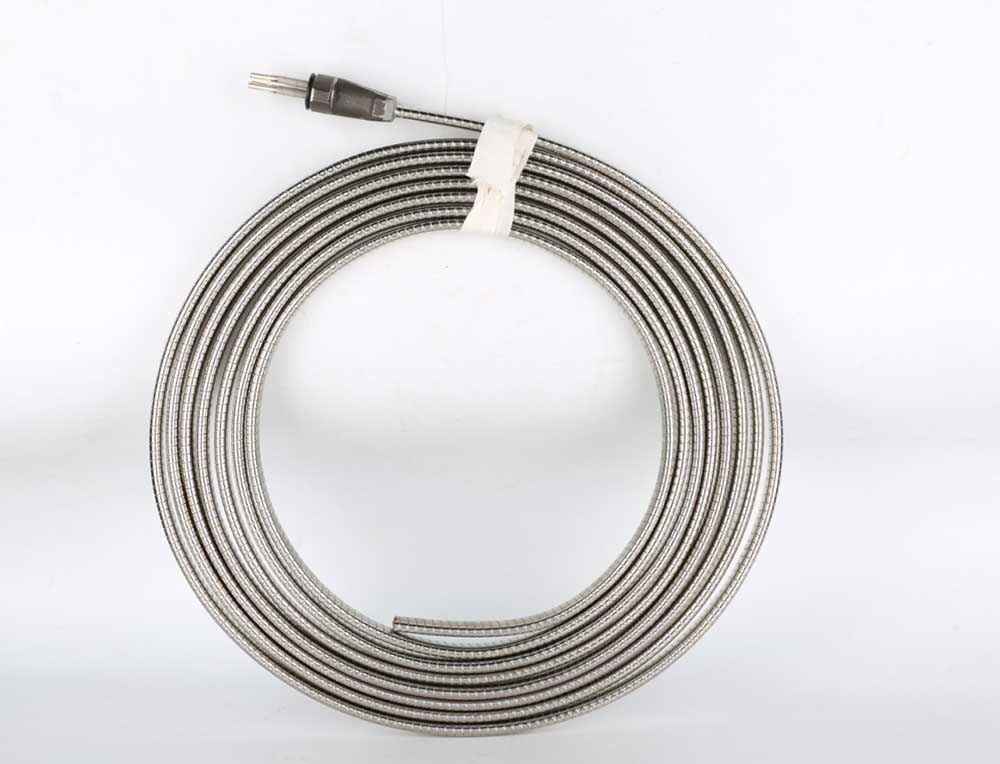

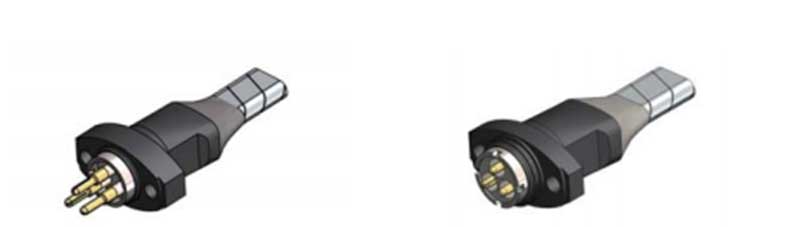

Провідний кабель (Плоский мініатюрний кабель, MLE) складається з двох компонентів: головки MLE і корпусу кабелю. Як спеціальний спеціальний кабель для занурювальних електричних насосів, він в основному використовується для прокладання контуру зануреного двигуна до положення над випускним отвором насоса. Цей кабель розроблений спеціально для таких насосів, оскільки занурювальний електронасос працює всередині корпусу в умовах обмеженого простору, високої температури навколишнього середовища та великого струмового навантаження. З точки зору конструктивного дизайну головка MLE буває двох типів: намотувана (стандартний тип) і вставна (підходить для швидкого будівництва).
Міжнародний стандарт: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Національний стандарт: GB/T 16750
Промисловий стандарт: API RP 11S1, API RP 11S5, API RP 11S6
Стандарт підприємства: AT-ST-007
●Компактна конструкція з невеликими габаритними розмірами
●Високий струм навантаження
●Стійкість до високих температур
●Простий і надійний монтаж
●Стійкість до корозії
| Серія | Технічні характеристики проводу двигуна | (Стрічка в MLE) | (Tlug в MLE) | ||
| Серія AWGS | Діаметр (мм) | Площа поперечного перерізу (мм2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Серія AWGS | Площа поперечного перерізу (мм2) | Кількість ядер MLE | Номінальний діаметр одного дроту MLE (мм) | Клас номінальної напруги MLE (кВ) | Робоча температура MLE（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Назва компонента | Стандартні матеріали | Додаткові матеріали |
| Голова MLE | ||
| Кріплення | S-Trim | M-Trim |
| Головний корпус MLE | HT200 | SS |
| Гумові компоненти | FPM | HSN 、AFLAS |

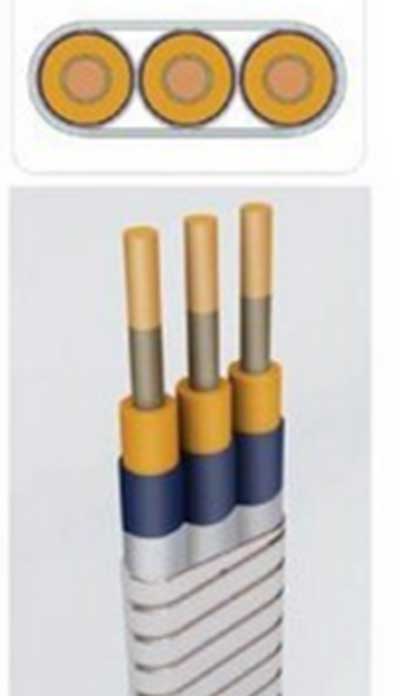

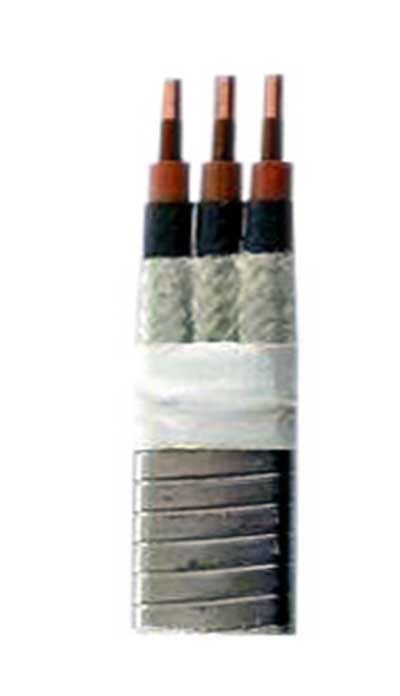

| MLE | ||
| Первинна ізоляція | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Піджак | FC | Pb |
| Коса | Плетене з нейлонового волокна | Стрічка PTFE/оплетка з нейлонового волокна Стрічка PTFE/оплетка з арамідного волокна |
| Броня | Стрічка з нержавіючої сталі | Оцинкована сталева стрічка, монель |
A1: плоский кабель MLE - це професійний водонепроникний занурювальний кабель, спеціально розроблений для занурювальних насосів. Використовується для підводного живлення глибоководних і каналізаційних насосів, придатних для тривалої підводної роботи.
A2: Плоский кабель MLE має тонку гнучку плоску структуру. Він легко проходить через вузькі труби колодязів, уникає скручування та пошкодження екструзією, економить простір для встановлення та більше підходить для операцій підйому та опускання насоса.
A3: Так. Він використовує високоякісну гумову водонепроникну оболонку та безшовний ізоляційний шар, що досягає повної водонепроникності IP68. Він має відмінні показники захисту від старіння, корозії та вологи для стабільного тривалого використання під водою.
A4: Так. Ми підтримуємо нестандартну довжину кабелю, специфікації 2/3/4 жил і спеціальні зносостійкі або корозійно-стійкі оболонки відповідно до різних потужностей насосів і вимог проекту.
1. Професійна сила заводу:AOTE TIANJIN PUMP CO., LTD. є професійним виробником насосів і допоміжних двигунів з багаторічним досвідом виробництва та досліджень і розробок. Ми самостійно розробляємо та виробляємо високоякісні двигуни MLE із розвиненою технологією виробництва та стабільною якістю продукції.
2. Професійний виробник на замовлення:AOTE TIANJIN PUMP CO., LTD. спеціалізується на виробництві несучих занурювальних плоских кабелів MLE. Маючи багатий галузевий досвід, ми надаємо спеціальні кабельні рішення для всіх видів занурювальних насосів.
3. Надійна гарантія якості:Усі кабелі MLE використовують серцевину з високочистої міді та високоякісні водонепроникні матеріали. Перед доставкою кожен кабель проходить суворі випробування на занурення у воду, ізоляцію та старіння, що забезпечує стабільну та безпечну роботу.
4. Висока економічна ефективність:Наші плоскі кабелі MLE відрізняються високою стійкістю до розтягування та тривалим терміном служби. Вони значно скорочують витрати на подальшу заміну та технічне обслуговування, ідеально підходять для тривалого інженерного та комерційного використання.
5. Швидка доставка та повна підтримка:У нас достатньо стандартних моделей, щоб забезпечити швидку доставку. Ми також надаємо професійні інструкції зі встановлення та швидку післяпродажну технічну підтримку для всіх клієнтів.
