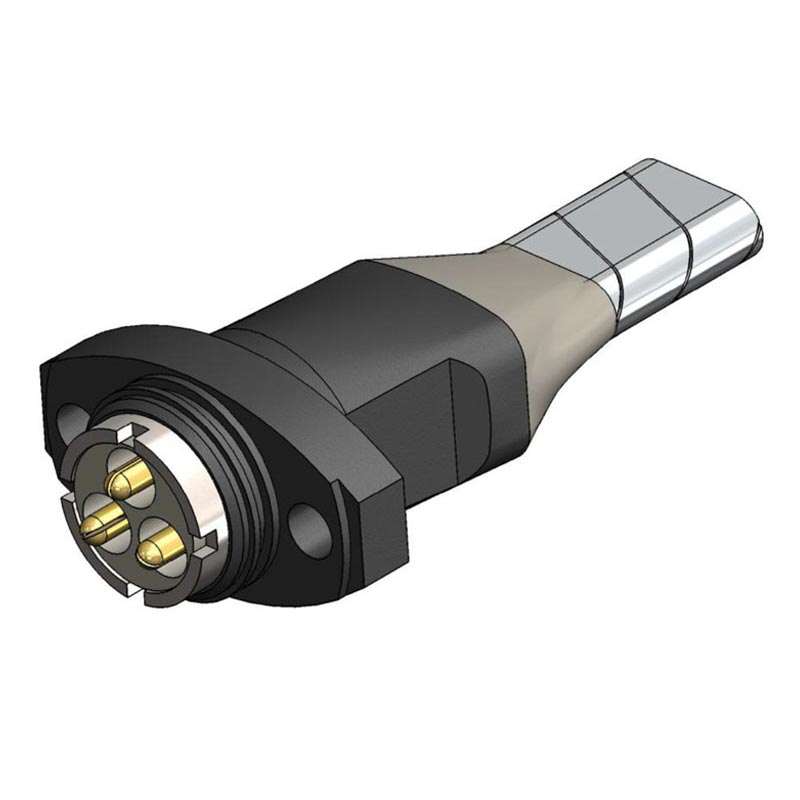

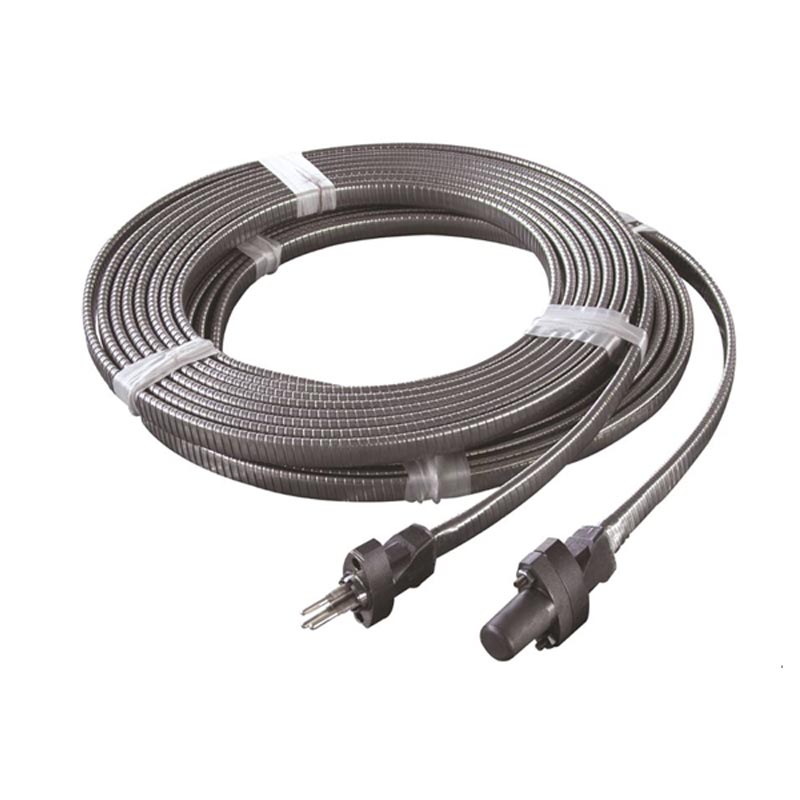

API Standard MLE — це спеціалізований плоский броньований кабель, розроблений для наземних нафтопромислових свердловин і морської підтримки платформи. Він має паралельну багатожильну плоску конструкцію та оснащений оцинкованою сталевою стрічкою броня (товщина 0,3 мм, перекриття ≥90%), ефективно протистоїть ударам, роздавлюванню та пошкодженням гризунами під час польових робіт операції.
У порівнянні з традиційними круглими броньованими кабелями, його плоска і компактна форма економить ≥30% місця для кабелів, особливо підходить для вузьких просвітів до обладнання 15 мм і неглибоких кабельних траншей з обмеженим простором. Провідник є виготовлений з лудженого м’якого мідного багатожильного дроту, а ізоляція – зшитий поліетилен XLPE, маслостійкий відповідає стандартам ASTM D471.
Уся продукція проходить сувору перевірку повного процесу відповідно до вимог API. На нашому складі є запас понад 5000 метрів для забезпечення потреб екстреного розгортання під час операцій буріння та гідророзриву.
| Пункт | Специфікація |
| Назва продукту | Міні-плоский броньований кабель стандарту API MLE |
| Тип кабелю | Міні плоский броньований кабель |
| Ізоляція | Маслостійкий XLPE |
| Броня | Оцинкована з’єднана сталева стрічка |
| Конфігурація ядра | Індивідуальний (доступно 2–12 ядер) |
| Розмір провідника | Налаштовано відповідно до вимог проекту |
| Номінальна напруга | Налаштовано на основі програми |
| Мінімальний радіус вигину | Залежно від структури кабелю |
| монтаж | Стаціонарні або безперервно рухомі програми |
| Вогнестійкість | Доступний за запитом |
| Хімічна стійкість | Нафта, буровий розчин, розсіл, буровий розчин, гідравлічна рідина |
| Стійкість до ультрафіолету | так |
| OEM & ODM | Підтримується |
Він використовує високочисті луджені мідні провідники з тонкожильною структурою, яка підтримує ≥10 мільйон циклів згинання (перевірено відповідно до стандарту ISO 1456, радіус згинання у 8 разів перевищує зовнішній діаметр кабелю).
Маслостійкий ізоляційний шар із зшитого поліетилену XLPE (відповідно до стандарту ASTM D471, можна занурювати в сирої нафти, розсолу та рідини для гідророзриву протягом тривалого часу) захищає кожен керн.
Кабель має структуру подвійного захисту:
Перший шар: броня з оцинкованої сталевої стрічки
Другий шар: стійка до стирання зовнішня оболонка
Наш виробничий цех оснащений повністю автоматизованими лініями для виробництва плоских кабелів і броні. Лазерне вимірювання діаметра та виявлення іскри в реальному часі реалізовано на кожному етапі виробництва. Кожна партія готової продукції повинна пройти 12 обов'язкових контрольних точок перед виходом з заводу.
Стандарт API MLE, перевірений сторонніми лабораторіями, має такі п’ять основних переваг продуктивності:
1. Компактна плоска структура – зі співвідношенням сторін до 5:1 плоска конструкція економить ≥30% місця для встановлення в порівнянні з круглими кабелями з таким самим поперечним перерізом провідника, дозволяючи установку в проміжках обладнання до 15 мм.
2. Чудовий механічний захист – броня із сталевих стрічок, яка відповідає стандартам API, ефективно захищає від ударів, розчавлення та пошкоджень гризунами.
3. Збільшений термін служби при згині – поєднання тонкожильних луджених мідних провідників і гнучкої оболонки підтримує ≥10 мільйонів циклів згинання при радіусі згинання, що у 8 разів перевищує зовнішній діаметр кабелю, що підтверджено випробуванням на втому на вигин за стандартом ISO 1456.
4. Стійкість до хімічних речовин і корозії – ізоляція та оболонка з зшитого поліетилену пройшли 72-годинне безперервне випробування зануренням.
5. Екранування від електромагнітних перешкод – шар броні зі сталевої стрічки забезпечує ≥85% ефективності електромагнітного екранування, адаптуючись до складного електромагнітного середовища нафтових родовищ.
API Standard MLE застосовується в широкому спектрі нафтових і газових родовищ, включаючи:
| застосування | Типова конфігурація | Ключова вимога |
| Ланцюг перетягування візка для лісозаготівлі | 4×2,5 мм² + сигнали | Високий термін служби, захист від електромагнітних перешкод |
| Автоматизований контроль гирла свердловини | 8-12×1,0 мм² | Вузький простір, маслостійкість |
| Неглибока траншея, похована кладка | 4-6×2,5 мм² | Стійкість до роздавлювання, захист від гризунів |
| Морський допоміжний контроль | 4-12×1,5 мм² | Стійкість до корозії сольового туману |
| Рухомі лінії установки гідророзриву | 3×4 мм² + 2×2,5 мм² | Стійкість до стирання, часте намотування |
| Прилади та сигнальні лінії | 4-8×0,75 мм² | Стабільний сигнал, низька ємність |
Виготовляється за суворою системою управління якістю, що відповідає наступним стандартам:
1. Специфікація API 7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092
Наша фабрика проходить щорічні перевірки сторонніми аудиторськими агентствами. Звіти про випробування SGS та перевірки заводу на кожну партію продукції можуть бути надані сертифікати за запитом. Весь процес із сировини (мідь стрижнів) до готових кабелів, простежується.
| Чому обирають нас? | Докази |
| Виробник, сертифікований API | Сертифіковано API Spec 7-2 і API Q1. Щорічні сторонні аудити забезпечують постійну відповідність. |
| Перевірений досвід | З 2020 року постачається для понад 15 нафтопромислових проектів у Китаї, на Близькому Сході та в Південно-Східній Азії. претензій щодо відповідальності за продукт на сьогоднішній день. |
| Суворий контроль якості | 12 обов'язкових контрольних точок на партію. Звіти про випробування SGS і сертифікати заводу надаються кожне відправлення. |
| Гнучка ємність постачання | 5000 млн+ точкових запасів + 3 спеціальні виробничі лінії API MLE = стабільне постачання для великих тендерів. |
| Одноразова технічна підтримка | Включено підбір параметрів перед продажем, інструкції зі встановлення та аналіз несправностей після продажу. Прямий підтримка заводських інженерів доступна через відеодзвінок. |
Він в основному використовується в системах каротажу нафтових родовищ, обладнанні для контролю гирла свердловин, дротових установках, приладові схеми та інші програми, що вимагають компактного, механічно захищеного плоского кабелю. Це так особливо підходить для установок з обмеженим простором і частими рухами кабелю.
На відміну від стандартних плоских кабелів, наш продукт має оцинковану з’єднану сталеву броню та маслостійкий зовнішня оболонка для посиленого захисту від розчавлення, стирання, ударів і суворих нафтопромислових умов. Його конструкція розроблена для вимогливих промислових застосувань, де довгострокова надійність є критичною.
так У кабелі використовуються гнучкі багатожильні луджені мідні провідники класу 5 і посилена плоска структура, що робить його підходить для застосувань, що включають багаторазове згинання, кабельні котушки, тягові ланцюги та мобільне нафтопромислове обладнання.
так Кабель призначений для встановлення як на суші, так і на морі. Його куртка забезпечує відмінне стійкість до нафти, вологи, ультрафіолетового випромінювання, бурових розчинів і звичайних промислових хімікатів, що забезпечує надійність продуктивність у важких умовах.
Ми пропонуємо індивідуальні розміри провідників, номери жил і розміри кабелю відповідно до вимог проекту. наш команда інженерів може порекомендувати найбільш підходящу конфігурацію відповідно до напруги, струму, встановлення умови та вимоги до заявки.
так Доступні послуги OEM та індивідуальні виробничі послуги, включаючи розмір провідника, кількість жил, ізоляцію матеріал, тип броні, матеріал зовнішньої оболонки, довжина кабелю, колір та ідентифікація замовника.
Кожен кабель перед доставкою проходить комплексну перевірку якості. Типові випробування включають опір провідника, опір ізоляції, випробування на витримку високої напруги, перевірка розмірів, перевірка цілісності броні, вигин оцінка продуктивності та візуальний контроль якості.
