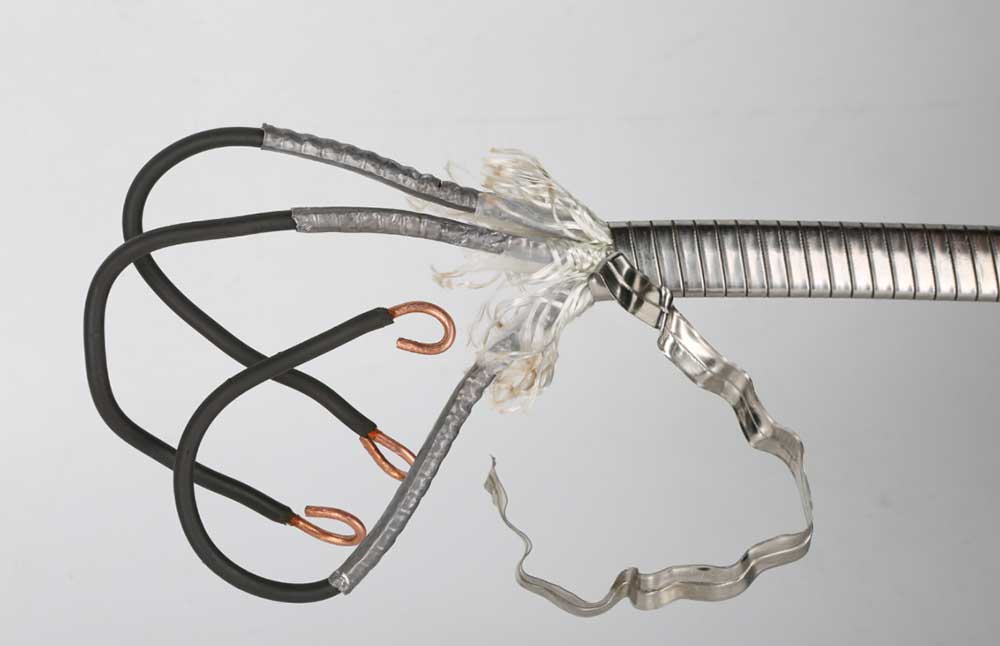

ЦеКабель живленняце спеціальний відповідний кабель для ESP, один кінець якого підключено до провідного кабелю, а інший кінець – до поверхневої розподільної коробки, що забезпечує надійну підтримку передачі електроенергії для обладнання. За формою поперечного перерізу провідника кабель буває двох структурних типів: круглий і плоский. Його структура зсередини назовні має такий порядок: цільний (або багатожильний) круглий мідний провідник, ізоляційний шар, шар оболонки, плетений шар (зовнішній шар оболонки、наповнювальний шар) і захисний шар із сталевої стрічки.
Міжнародний стандарт: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Національний стандарт: GB/T 16750
Промисловий стандарт: API RP 11S1, API RP 11S5, API RP 11S6
Стандарт підприємства: AT-ST-008
●Високий струм навантаження
●Стійкість до високих температур
●Простий і надійний монтаж
●Стійкість до корозії
| Серія AWG | Площа поперечного перерізу (мм2) | Підрахунок ядер | Кількість ниток / номінальний діаметр однієї нитки (мм) | Номінальний клас напруги (кВ) | Робоча температура（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5,19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

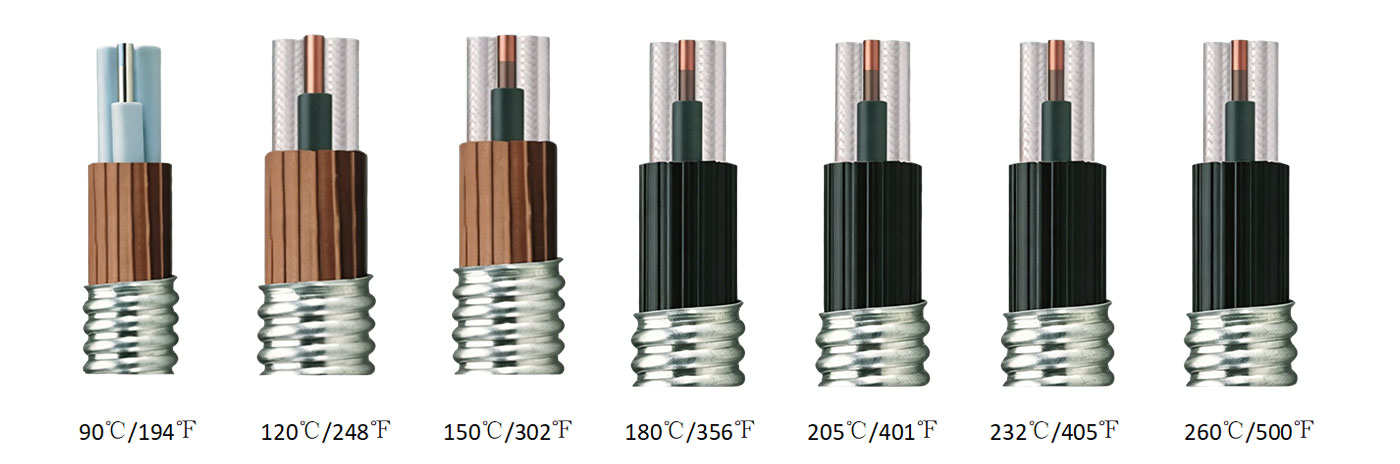

Круглий кабель
| Код | Пояснення | Скорочення | Код | Пояснення | Скорочення |
| Матеріал ізоляційного шару | Матеріал армуючого шару | ||||
| P | Поліпропілен (включаючи модифікований поліпропілен) | PP (MPP) | - | Оцинкована сталева стрічка | GST |
| E | Етиленпропіленовий каучук | EPDM | M | Монель стрічка | MA |
| YJ | Зшитий поліетилен | XLPE | X | Стрічка з нержавіючої сталі | SS316 |
| YE | Композитна плівка поліімід-F46 + комбінована ізоляція з етиленпропіленового каучуку | PI-FEP/EPDM | |||
| YF | Композитна плівка поліімід-F46 + комбінована ізоляція з перфторетилен-пропіленового каучуку | ПІ-ФЕП | |||
| Матеріал шару оболонки | Плетений шар (шар наповнювача) | ||||
| Q | Свинцевий сплав | Pb-сплав | Політетрафторетилен | PTFE | |
| E | Етиленпропіленовий каучук | EPDM | |||
| H | Хлорсульфований поліетилен | CSM | Стрічка з арамідного волокна | КОРМА | |
| F | Перфторетилен пропілен | FEP | Стрічка з нейлонового волокна | NFT | |
| N | Нітрильний каучук | NBR | Поліпропілен (маслостійкий подушковий шар) | пп | |
| Серія AWGS | Максимальний розмір | |||||
| Плоский кабель (мм × мм) | Сферичний кабель (мм2) | Кабель MLE (мм × мм) | ||||
| 3кВ | 6кВ | 3кВ | 6кВ | 3кВ | 6кВ | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: спеціальний кабель занурювального насоса розроблено для забезпечення надійної передачі електроенергії в підводному середовищі. У порівнянні зі стандартними електричними кабелями він має покращену водонепроникну ізоляцію, гнучку конструкцію та стійкість до вологи, що забезпечує стабільну роботу в глибоких колодязях, каналізаційних системах та інших занурених приміщеннях.
A2: Плоскі кабелі є кращими для багатьох занурювальних установок, оскільки їх компактна конструкція вимагає менше місця для встановлення та легше вставляється у вузькі колодязі чи обмежені місця. Гнучка конструкція також допомагає зменшити навантаження на скручування, вигин і механічні пошкодження під час встановлення та обслуговування насоса.
A3: кабель використовує високоякісні ізоляційні матеріали та захисну зовнішню оболонку для запобігання проникненню води, старінню та пошкодженню навколишнього середовища. Перед доставкою кожен кабель перевіряється на показники ізоляції, водонепроникності та механічної міцності, щоб забезпечити безпечну роботу в складних підводних умовах.
A4: Так. AOTE TIANJIN PUMP CO., LTD. надає параметри налаштування, включаючи довжину кабелю, кількість жил, характеристики провідника та матеріали зовнішньої оболонки. Конфігурація кабелю може бути узгоджена з різними параметрами потужності насоса, глибиною установки та робочим середовищем.
A5: При виборі кабелю слід враховувати кілька факторів, включаючи потужність насоса, номінальну напругу, глибину встановлення, робочу температуру, якість води та механічні вимоги. Вибір правильного розміру провідника та захисної структури допомагає забезпечити ефективну передачу електроенергії та подовжує термін служби.
AOTE TIANJIN PUMP CO., LTD. спеціалізується на занурювальних насосах і відповідних кабельних виробах. Маючи практичний досвід застосування підводних насосів, ми розуміємо вимоги до різних насосних систем і пропонуємо відповідні конфігурації кабелів для різних робочих умов.
Ми вибираємо високоякісні електропровідні матеріали та водонепроникні системи ізоляції, щоб забезпечити стабільні електричні характеристики та механічну довговічність. Перед відправкою кожен кабель проходить сувору перевірку, включаючи випробування ізоляції, водонепроникності та перевірки зовнішнього вигляду.
Наші кабелі розроблені для вимогливих умов, де гнучкість, водонепроникність і довговічність є важливими. Оптимізована структура допомагає зменшити частоту технічного обслуговування та забезпечує надійну роботу для інженерних проектів і комерційних застосувань.
Ми пропонуємо стандартні моделі кабелів живлення, а також індивідуальні рішення на основі вимог проекту. Наша технічна команда допомагає клієнтам вибрати відповідні специфікації кабелю та підвищити надійність системи: від вибору продукту до підтримки встановлення.
