Короткий зміст статті:АнЕлектричний занурювальний насос (ESP)це свердловинна система штучного підйому, призначена для переміщення великих обсягів рідини з глибоких свердловин на поверхню. Завдяки поєднанню занурювального двигуна, багатоступінчастого відцентрового насоса, впускної системи, захисного пристрою, кабелю та допоміжних компонентів ESP може забезпечити безперервну продуктивність підйому в складних нафтопромислових умовах. У цій статті пояснюється, як працює електричний занурювальний насос, до яких умов експлуатації він підходить, як вибрати правильну систему та як правильна експлуатація та технічне обслуговування можуть зменшити перерви у виробництві та довгострокові експлуатаційні витрати. У ньому також розглядаються типові проблеми ESP, такі як газові перешкоди, пісок, висока обводненість, температура, корозія та електрична надійність.
Електричний занурювальний насос — це тип штучного підйомного обладнання, встановленого всередині свердловини, щоб допомогти вивести пластові рідини на поверхню, коли природного пластового тиску більше не вистачає для підтримки необхідного дебіту. На відміну від наземних насосних систем, основне підйомне обладнання розташоване в свердловині, що дозволяє насосу працювати поблизу джерела рідини.
ESP зазвичай використовує електродвигун для приводу багатоступінчастого відцентрового насоса. Насос перетворює механічну енергію в тиск рідини, дозволяючи нафті, воді та пов’язаним свердловинним рідинам рухатися вгору по видобувній трубі. Систему можна сконструювати для різних глибин свердловин, цілей видобутку, складу рідини, температур і умов експлуатації.
Для операторів головним завданням є не просто переміщення рідини. Справжня мета полягає в тому, щоб підтримувати стабільний рівень виробництва, контролюючи споживання енергії, знос обладнання, частоту ремонтних робіт і незаплановані простої. Таким чином, правильна конструкція ESP вимагає розгляду всього середовища свердловини, а не вибору насоса лише на основі витрати.

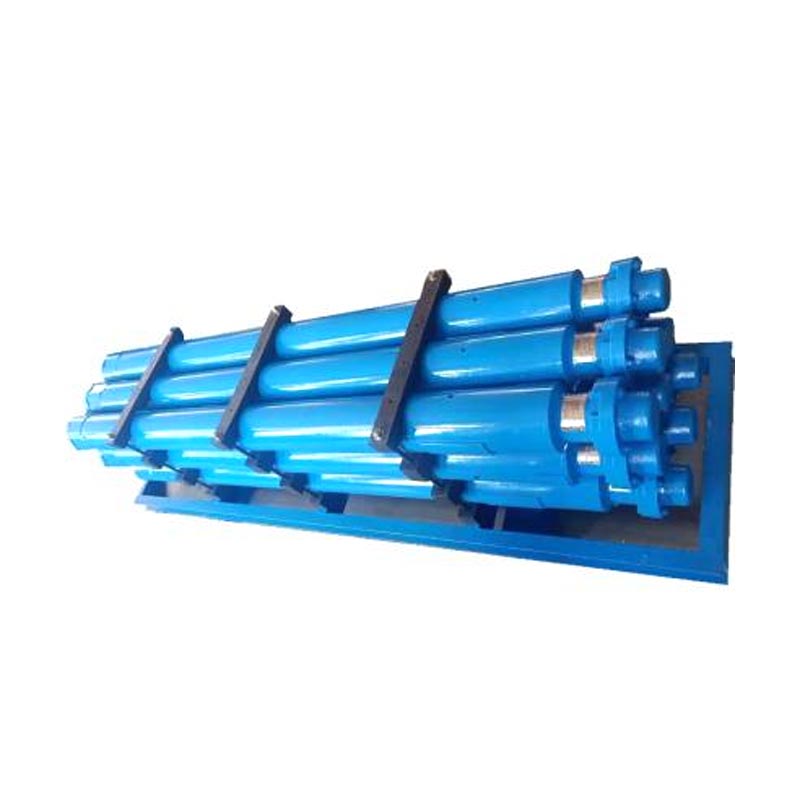

Aote Tianjin Pump Co., Ltd.надає рішення для електричних занурювальних насосів, розроблені для вимогливих додатків видобутку нафти, включаючи глибокі свердловини, зрілі нафтові родовища, морські середовища та свердловини з високим вмістом води.
Робочий процес починається з подачі електроенергії з поверхні через спеціально розроблений кабель живлення. Електрична енергія досягає свердловинного двигуна, який перетворює електричну енергію в механічну енергію обертання.

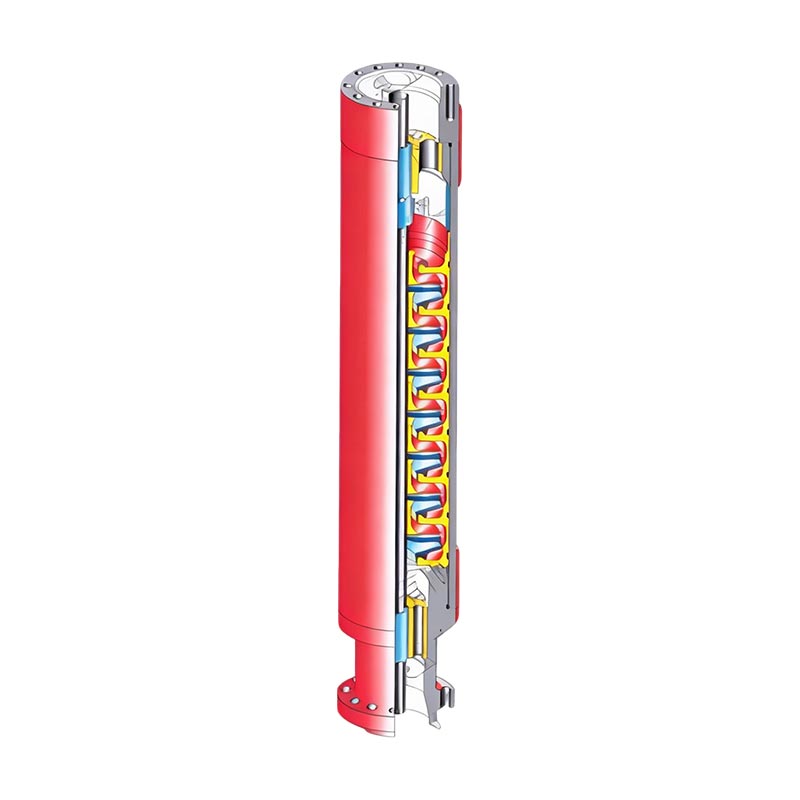

Двигун приводить в рух вал насоса і робочі колеса. У міру того, як рідина надходить у вхідний отвір насоса, обертові робочі колеса збільшують швидкість і тиск рідини. Кілька ступенів насоса розташовані послідовно, щоб тиск міг поступово зростати, коли рідина проходить через насос.
Потім рідина під тиском потрапляє в експлуатаційні труби та рухається до поверхні.
Кількість ступенів насоса, конфігурація робочого колеса, номінальна потужність двигуна, конструкція кабелю та розташування впускного отвору повинні відповідати фактичним умовам свердловини. Невідповідність може призвести до надмірного споживання електроенергії, недостатнього виробництва, перегріву, газових перешкод або прискореного зносу компонентів.
Електричний занурювальний насос не є одним компонентом. Це інтегрована свердловинна система виробництва. Кожен основний компонент повинен працювати правильно, щоб система досягла стабільної продуктивності.
| компонент | Основна функція | Ключове міркування |
|---|---|---|
| Занурювальний двигун | Забезпечує обертову потужність насоса | Номінальна потужність, напруга, температура, умови охолодження |
| Захисник | Допомагає захистити двигун і контролювати тиск і відділення рідини | Тиск у свердловині, температура, механічна сумісність |
| Багатоступінчастий насос | Створює тиск і піднімає робочі рідини | Напір, витрата, кількість ступенів, властивості рідини |
| прийом | Направляє свердловину в насос | Обробка газу, твердих частинок, тиск впуску |
| Кабель живлення | Передає електроенергію від поверхні до двигуна | Температура, напруга, ізоляція, механічний захист |
| Поверхневі елементи керування | Регулює та контролює роботу електрообладнання | Функції захисту двигуна, контролю напруги, моніторингу та відключення |
Взаємодія між цими компонентами особливо важлива. Наприклад, вибір потужного двигуна без підбору гідравліки насоса автоматично не збільшує продуктивність. Подібним чином насос правильного розміру все ще може вийти з ладу, якщо кабель, захисний пристрій, умови охолодження двигуна або поверхневе джерело живлення невідповідні.
Системи ESP особливо корисні, коли свердловини потребують значної потужності штучного підйому. Вони зазвичай розглядаються для свердловин, де бажаний дебіт перевищує практичні можливості більш простих методів підйому.
Однак технологія ESP не автоматично є найкращим рішенням для кожної свердловини. Оператори повинні оцінити повний профіль видобутку, включаючи очікувану витрату рідини, пластовий тиск, геометрію свердловини, фракцію газу, тверді речовини, температуру та очікувані зміни видобутку протягом періоду експлуатації обладнання.
Правильний вибір є одним з найважливіших факторів, що визначають термін служби ESP. Насос, який правильно підібраний до свердловини, може забезпечувати стабільну продуктивність, тоді як неправильно вибрана система може працювати за межами ефективного діапазону та відчувати непотрібне механічне або електричне навантаження.
Почніть з очікуваної швидкості виробництва рідини, а не просто вибирайте найбільший доступний насос. Цільова швидкість повинна враховувати поточний видобуток і реалістичну поведінку свердловини в майбутньому.
Перевищення розмірів може спричинити неефективну роботу, надмірне споживання електроенергії або нестабільні умови накачування. Заниження розміру може перешкодити свердловині досягти планового показника видобутку.
Напір насоса повинен враховувати вимоги до вертикального підйому та втрати тиску у виробничій системі. Глибина свердловини, розміри труб, поверхневий тиск, щільність рідини та швидкість потоку впливають на необхідні гідравлічні характеристики.
Склад рідини безпосередньо впливає на конструкцію ESP. Оператори повинні враховувати:
Ці фактори впливають на гідравліку насоса, вибір матеріалу, вимоги до транспортування газу, охолодження двигуна та очікуваний термін служби компонентів.
Свердловинне обладнання має фізично відповідати свердловині. Діаметр обсадної труби, розмір труби, відхилення, ступінь викривлення, глибина встановлення та доступний зазор слід переглянути перед тим, як завершити конфігурацію ESP.
Двигун повинен забезпечувати достатню потужність без зайвих габаритів. Напруга, струм, довжина кабелю, падіння напруги, потужність поверхневого трансформатора та контрольне обладнання повинні розглядатися як частина електричного проекту.
Умови пласта можуть значно змінюватися протягом терміну експлуатації свердловини. Конструкція, яка сьогодні добре працює, може стати неефективною, якщо витрата рідини, обводненість, видобуток газу або пластовий тиск суттєво змінюються.
Тому практична конструкція ESP враховує не лише початкову робочу точку, але й очікуваний виробничий діапазон.
Системи ESP працюють в агресивному середовищі. Висока температура, тиск, корозійні рідини, газ, пісок, вібрація та електричний струм можуть впливати на надійність обладнання.
Вільний газ, що надходить у відцентровий насос, може знизити ефективність гідравліки та спричинити нестабільну роботу. Надмірна кількість газу може перешкодити нормальній роботі насоса та збільшити ризик блокування газу.
Якщо видобуток газу значний, конструкція ESP може вимагати відповідного підходу до поводження з газом і ретельного розміщення впускного отвору.
Утворений пісок може спричинити ерозію робочих коліс, дифузорів та інших гідравлічних каналів. Свердловини зі значним видобутком твердих речовин вимагають відповідного вибору матеріалів, методів експлуатації та управління виробництвом.
Температура впливає на ізоляцію двигуна, характеристики кабелю, поведінку мастила, ущільнення та інші компоненти. Обладнання має бути розраховане на фактичну температуру в свердловині, а не на загальну оцінку температури поверхні.
Вода, солі, розчинені гази та інші хімічні компоненти можуть прискорити корозію. Тому сумісність матеріалів слід оцінювати відповідно до фактичної хімічної рідини.
Дисбаланс напруги, невідповідне джерело живлення, надмірне падіння напруги, погані з’єднання та неправильні параметри керування можуть створити додаткове навантаження на двигун. Стабільне електропостачання та відповідний захист необхідні для тривалої роботи ESP.
Хоча обладнання ESP розроблено для свердловинної роботи, надійність починається ще до встановлення. Проектування, монтаж, введення в експлуатацію, моніторинг і управління виробництвом – усе це сприяє збільшенню терміну служби.
Запобіжне управління, як правило, ефективніше, ніж очікування повного виходу з ладу. Оскільки відновлення ESP може вимагати значного капітального ремонту, раннє виявлення ненормальних умов може мати серйозний економічний вплив.
При правильному виборі та експлуатації електричний занурювальний насос може надати кілька важливих переваг для операторів нафтових родовищ.
| Вигода | Операційне значення |
|---|---|
| Висока здатність підйому рідини | Підтримує свердловини, які потребують значного штучного підйому. |
| Свердловинний монтаж | Розміщує підйомний механізм впритул до виробничої зони. |
| Безперервне виробництво | Може підтримувати стабільне виробництво, якщо правильно підібрати його до умов свердловини. |
| Адаптивність | Можна розробити конфігурації для різних глибин, швидкості, температури та умов рідини. |
| Гнучкість застосування | Підходить для багатьох зрілих, глибоких, офшорних і високообводнених виробничих середовищ. |
| Оптимізація виробництва | Дозволяє операторам регулювати штучний підйом відповідно до мінливих умов свердловини. |
Найбільшою перевагою є не просто вантажопідйомність насоса. Це здатність розробити систему штучного підйому відповідно до фактичних вимог до продуктивності свердловини. Це робить точне проектування та узгодження систем критично важливим для досягнення очікуваних результатів.
Кілька помилок, яких можна уникнути, можуть знизити продуктивність ESP, навіть якщо саме обладнання технічно здатне.
Електричний занурювальний насос — це потужне рішення для штучного підйому для свердловин, де енергія природного резервуару не може забезпечити необхідну продуктивність. Його поєднання свердловинного електродвигуна та багатоступінчастого відцентрового насоса дозволяє ефективно піднімати значні обсяги свердловинної рідини з глибоких продуктивних зон.
Однак успішна робота ESP залежить не тільки від потужності насоса. Глибина свердловини, продуктивність, напір насоса, властивості рідини, вміст газу, пісок, температура, корозія, електричне живлення та майбутні зміни продуктивності – все це необхідно враховувати під час проектування системи.
Для операторів нафтових родовищ найефективнішим підходом є розгляд ESP як повної виробничої системи, а не окремої частини обладнання. Точні дані про свердловини, відповідне підібрання компонентів, ретельний монтаж, безперервний моніторинг і профілактичне обслуговування можуть допомогти скоротити несподівані простої та підвищити довгострокову надійність виробництва.
Aote Tianjin Pump Co., Ltd.зосереджується на рішеннях із заглибними електричними насосами для вимогливих умов видобутку нафти. Завдяки відповідним конфігураціям насосів, параметрам потужності, матеріалам і конструкції системи обладнання можна адаптувати до різних глибин свердловин, характеристик рідини, температур і вимог до виробництва. Якщо ви оцінюєте систему ESP для нової свердловини, зрілого нафтового родовища, шельфового проекту або застосування з високим вмістом води,зв'яжіться з намищоб обговорити ваші умови експлуатації та знайти відповідне рішення для електричного заглибного насоса.
Електричний занурювальний насос використовується для штучного підйому в нафтових і газових свердловинах. Це допомагає переміщати пластові рідини із свердловини на поверхню, коли природний тиск у пласті недостатній для досягнення необхідної продуктивності. Системи ESP особливо корисні для глибоких свердловин і застосувань, які вимагають відносно високого видобутку рідини.
Електродвигун обертає багатоступінчастий відцентровий насос. Кожне робоче колесо передає енергію свердловинній рідині, збільшуючи її швидкість і тиск. Кілька ступенів поєднуються, щоб забезпечити загальний напір, необхідний для переміщення видобувної рідини через труби до поверхні.
так Системи ESP часто розглядаються для свердловин, які виробляють значну кількість води разом із вуглеводнями, оскільки їх можна налаштувати для високих вимог до обробки рідин. Проте властивості води, корозійний потенціал, щільність рідини та бажану продуктивність слід оцінювати під час проектування системи.
Термін служби може залежати від температури, хімічного складу рідини, вмісту газу, утворення піску, корозії, електричних умов, механічного навантаження, практики експлуатації, якості монтажу та технічного обслуговування. Точний вибір обладнання та моніторинг можуть допомогти зменшити ризики відмови, яких можна уникнути.
Системи ESP можуть бути розроблені для свердловин з видобутком газу, але надмірна кількість вільного газу може знизити продуктивність звичайних ступенів відцентрового насоса. Таким чином, при проектуванні системи слід враховувати співвідношення газ-рідина, умови всмоктування, тиск і очікувану поведінку газу.
Неправильний розмір може призвести до неефективної роботи, недостатнього виробництва, надмірного споживання електроенергії або додаткового механічного навантаження. Насос слід вибирати відповідно до очікуваної продуктивності, необхідного напору, умов свердловини, властивостей рідини та очікуваного робочого діапазону.
Важлива інформація зазвичай включає глибину свердловини, розмір обсадної труби, глибину установки, цільовий видобуток, пластовий тиск, вибійний тиск, щільність рідини, в'язкість нафти, обводненість, вміст газу, температуру, видобуток твердих речовин, хімічний склад рідини, конфігурацію труб і доступну електроенергію.
Оператори можуть скоротити час простою, використовуючи точні дані про свердловину, вибираючи сумісні компоненти, дотримуючись правильних процедур встановлення, контролюючи робочі параметри, підтримуючи стабільні електричні умови, досліджуючи аномальні тенденції на ранній стадії та плануючи профілактичне обслуговування на основі фактичних умов експлуатації.
Ні. Насос великого розміру може працювати далеко від бажаного робочого діапазону та споживати непотрібну енергію. Мета повинна полягати у виборі системи, яка відповідає гідравлічним і продуктивним вимогам свердловини, забезпечуючи при цьому розумну робочу гнучкість при зміні умов.
Нафтові свердловини суттєво відрізняються за глибиною, дебітом, температурою, хімічним складом рідини, вмістом газу, твердих речовин та електричними умовами. Індивідуальне рішення дозволяє адаптувати двигун, насос, матеріали, кабель і допоміжні компоненти до фактичного робочого середовища, а не покладатися на універсальну конфігурацію.
