Як занурювальний осьовий насос покращує передачу води з великим потоком?

Опис статті

Для інженерів, підрядників, муніципальних органів влади, промислових операторів і власників сільськогосподарських проектів вибір насоса великої витрати — це не просто питання вибору найбільшого доступного двигуна. Насосна система повинна відповідати необхідній швидкості потоку, загальному динамічному напору, якості води, робочому середовищу, конструкції установки, джерелу живлення та очікуваному робочому циклу.

• Зрозумійте гідравлічну роль насоса осьового потоку.
• Визначте, чому заглибні конструкції можуть спростити проектування насосної станції.
• Оцініть потужність насоса відповідно до фактичних умов проекту.
• Зменште ризики встановлення та обслуговування завдяки належному плануванню.
• Виберіть відповідні матеріали, системи захисту та функції моніторингу.
• Зіставте конфігурацію насоса з програмою перекачування води.

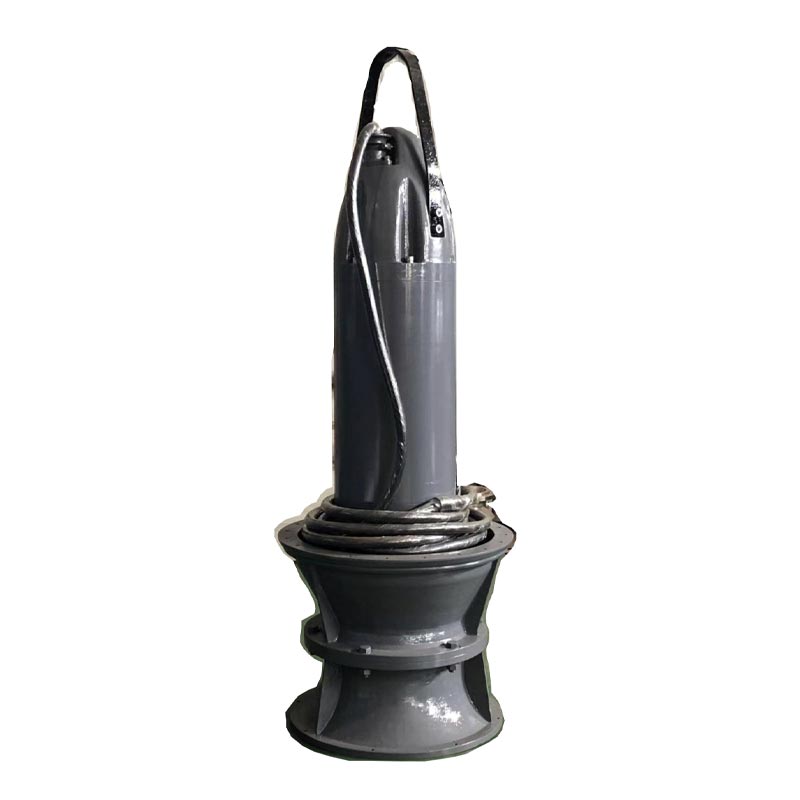

Що таке занурювальний осьовий насос?

A Занурювальний осьовий насосце високопродуктивна насосна машина, призначена в основному для переміщення великих кількостей води через відносно низькі висоти підйому. На відміну від звичайних відцентрових насосів, які, як правило, покладаються на радіальний рух води, осьовий насос використовує робоче колесо пропелерного типу для переміщення води практично паралельно валу насоса.

Ця гідравлічна конфігурація робить технологію осьового потоку особливо доцільною, коли проект вимагає високого потоку, а не високого тиску. Типові приклади включають дренаж проти паводків, зрошувальні канали, відкачування дощових стоків, циркуляцію охолоджувальної води, переміщення річкової води та муніципальну каналізацію.

Слово «занурювальний» описує схему установки. Насос і електродвигун об'єднані в один блок і працюють під поверхнею води. Це усуває багато вимог до механічного вирівнювання, пов’язаних із окремо встановленими вузлами насоса та двигуна.

Сучасне занурювальне осьове обладнання може включати герметичні двигуни, механічні ущільнення, виявлення витоків, моніторинг температури обмотки, моніторинг температури підшипників і захист шафи керування. Ці функції допомагають операторам керувати обладнанням, що працює під водою, одночасно зменшуючи непотрібне ручне втручання.

Як працює насосна система

Робочий процес починається з моменту надходження води у забірник насоса. Двигун обертає вал і робоче колесо в стилі пропелера, створюючи осьову гідравлічну силу, яка переміщує воду через насос у напірний канал.

Оскільки двигун занурений, навколишня вода може сприяти розсіюванню тепла. Це особливо важливо під час тривалих робочих циклів, оскільки керування температурою двигуна є важливим фактором надійності електрообладнання.

Інтегрована конфігурація також усуває потребу в довгому відкритому валу між двигуном, встановленим на поверхні, і зануреним насосом. Менша кількість зовнішніх механічних компонентів трансмісії може означати менше проблем, пов’язаних із центруванням, і більш компактну установку.

1. Вода надходить в зону забору:Гідравлічна конструкція направляє воду до обертового робочого колеса.
2. Двигун приводить в дію робоче колесо:Електрична енергія перетворюється на механічну енергію обертання.
3. Крильчатка створює осьову тягу:Великі обсяги води проштовхуються через канал насоса.
4. Вода рухається в бік викиду:Потік направляється в відвідний канал, трубу або систему насосної станції.
5. Системи захисту контролюють роботу:Датчики можуть визначати ненормальний витік, температурні умови або інші робочі ризики.

Фактична гідравлічна продуктивність залежить від геометрії робочого колеса, швидкості обертання, конфігурації лопаті, діаметра насоса, умов води, напору системи та робочої точки. Тому насос завжди слід вибирати на підставі перевірених даних про продуктивність, а не лише на основі потужності двигуна.

Основні компоненти та конструкція

Надійний занурювальний осьовий насос — це більше, ніж робоче колесо та двигун. Його продуктивність залежить від взаємодії між гідравлічними компонентами, електричним захистом, системами ущільнень, підшипниками, кабелями та несучою монтажною конструкцією.

Ключові переваги сучасних насосних проектів

Власники проектів часто стикаються з однаковими практичними проблемами: обмежений простір для встановлення, зростання вартості будівництва, коливання рівня води, ускладнений доступ для обслуговування та необхідність швидкого видалення великої кількості води. Правильно підібраний занурювальний осьовий насос може вирішити декілька з цих проблем одночасно.

1. Високий потік при низькому напорі

Конфігурація осьового потоку природно підходить для переміщення великих об’ємів, де необхідний напір є відносно скромним. Це робить його ефективним вибором для дренажу та перекачування води, де продуктивність важливіша за високий тиск нагнітання.

2. Компактна установка

Насос і двигун інтегровані в один занурений вузол. Це дозволяє зменшити кількість наземної техніки та спростити загальне облаштування насосної станції.

3. Спрощений механічний монтаж

Звичайна насосна система може вимагати ретельного вирівнювання окремих компонентів насоса та двигуна. Вбудований занурюваний блок зменшує кількість зовнішніх механічних інтерфейсів, які необхідно вирівняти під час встановлення.

4. Ефективне охолодження двигуна

Навколишня вода є суттєвим теплоносієм. Таким чином, належним чином сконструйовані занурені двигуни можуть досягти ефективного охолодження під час безперервної роботи.

5. Низький робочий шум

Робота під водою природно ізолює більшу частину механічного шуму. Це може бути вигідно для міських дренажних станцій, підземних споруд і об'єктів, розташованих поблизу населених пунктів.

6. Краща адаптація до коливань рівня води

На протипаводкових і дренажних спорудах часто спостерігається зміна рівня води. Занурювальні конфігурації можуть бути особливо практичними там, де звичайне надводне обладнання піддається ризику затоплення.

7. Потенційно нижчі вимоги до цивільного будівництва

Компактне розташування насосів може зменшити структурний простір, необхідний для деяких насосних станцій. Фактична економія при будівництві залежить від геометрії проекту, цивільного дизайну, улаштування водовідведення та місцевих умов встановлення.

Типові застосування

Універсальність насосів з осьовим потоком робить цю технологію корисною для муніципальних, промислових, сільськогосподарських та екологічних водогосподарських проектів.

Придатність до застосування завжди повинна підтверджуватися фактичними характеристиками рідини. Температура, pH, зважені тверді речовини, корозійні компоненти, сміття та інші забруднення можуть впливати на вибір матеріалу та надійність роботи.

Ключові фактори для вибору насоса

Вибір насоса виключно відповідно до необхідної витрати є однією з найпоширеніших причин низької продуктивності системи. Повне гідравлічне та робоче середовище слід оцінити перед тим, як завершити специфікацію.

Гідравлічні розрахунки повинні враховувати фактичну криву системи, а не покладатися на номінальні значення. Найкращою робочою точкою зазвичай є та, де насос може забезпечити необхідну роботу без надмірного дроселювання, нестабільної роботи, вібрації або непотрібного споживання енергії.

Занурювальний осьовий насос проти звичайних насосних установок

Як занурювальні, так і звичайні насосні системи можуть забезпечити надійну передачу води, якщо їх правильно сконструювати. Різниця полягає насамперед у тому, як встановлено обладнання та як організовано двигун, насос, охолодження та допоміжну інфраструктуру.

Правильний вибір залежить від сайту. Звичайний насос може залишатися кращим там, де домінують легкий доступ до поверхні, дуже високий напір або особливі вимоги до процесу. Занурювана конфігурація з осьовим потоком стає особливо привабливою, коли основними вимогами проекту є висока подача, низький напір, компактна конструкція та коливання рівня води.

Рекомендації щодо встановлення

Правильне встановлення має важливе значення, оскільки навіть добре сконструйований насос може мати низьку продуктивність, якщо впускна система або система випуску налаштовані неправильно.

1. Огляньте інсталяційну камеру:Приберіть будівельне сміття та сторонні предмети, які можуть потрапити в насос.
2. Перевірте геометрію впускного отвору:Впускний отвір повинен забезпечувати стабільний і достатньо рівномірний потік в насос.
3. Підтвердьте мінімальне занурення:Насос повинен працювати на рівні води, зазначеному виробником.
4. Захистіть кабель живлення:Уникайте різких вигинів, стирання, неконтрольованих рухів і механічних пошкоджень.
5. Використовуйте відповідне підйомне обладнання:Занурювальні установки можуть бути важкими, тому точки підйому та обладнання повинні бути правильно оцінені.
6. Перевірка електричного захисту:Перед запуском перевірте заземлення, захист від перевантаження, моніторинг витоку та контрольні функції.
7. Перевірте чергування та умови введення в експлуатацію:Дотримуйтеся процедури введення в експлуатацію виробника, перш ніж запускати насос у нормальний режим роботи.

Окремої уваги заслуговує конструкція забору. Погані умови припливу можуть створити завихрення, нерівномірне навантаження, турбулентність або надмірне захоплення повітря та сміття. Ці умови можуть знизити продуктивність гідравліки та збільшити вібрацію або знос.

Практика технічного обслуговування та надійності

Занурювальне обладнання розроблено для вимогливих умов, але робота під водою не означає, що можна ігнорувати обслуговування. Профілактичний огляд все ще необхідний для захисту електричної ізоляції, ущільнень, підшипників, гідравлічних компонентів і кабелів.

Практична програма технічного обслуговування повинна включати:

• Перевірка стану ізоляції двигуна відповідно до процедури технічного обслуговування виробника.
• Перевірте кабель живлення на наявність порізів, потертостей або пошкоджень.
• Моніторинг сигналів виявлення витоку та стану механічного ущільнення.
• Перевірка зміни температури обмотки двигуна та підшипника.
• Перевірка лопатей робочого колеса на наявність ерозії, корозії, забруднення або фізичних пошкоджень.
• Перевірка аномальної вібрації, шуму, споживання струму та змін у потоці.
• Огляд впускних сіток і видалення накопиченого сміття.
• Перегляд операційних записів для виявлення поступового погіршення продуктивності.

Моніторинг продуктивності особливо важливий для великих установок. Поступове збільшення споживання електроенергії, що супроводжується зменшенням потоку, може свідчити про гідравлічне забруднення, пошкодження робочого колеса, підвищений опір системи або роботу поза межами передбачуваної робочої точки.

Поширені проблеми з роботою та рішення

Чому варто розглянути JINAOTE?

ДЗІНАОТЕфокусується на занурювальних насосних рішеннях для застосувань, де важлива передача великого об’єму води, компактне встановлення та надійна робота під водою. Його пропозиція занурювального осьового насоса призначена для вимогливих водогосподарських умов, таких як муніципальна дренажна система, боротьба з повенями, іригація, промислові водопровідні системи, дренаж гірничодобувної промисловості, верфейні проекти та водопостачання, пов’язане з електроенергією.

Продуктовий підхід поєднує насос і двигун в інтегрований занурений вузол. Залежно від конфігурації та вимог проекту, функції захисту можуть включати герметичну конструкцію двигуна, механізми механічного ущільнення, виявлення витоків, моніторинг температури обмотки та моніторинг температури підшипників.

ДЗІНАОТЕ також розрізняє вимоги до осьового потоку та вимоги до змішаного потоку. Конфігурації осьового потоку, як правило, підходять для роботи з великим потоком і низьким напором, тоді як конструкції зі змішаним потоком можна розглядати, якщо проект вимагає більшого напору та інших гідравлічних характеристик.

Для проектних закупівель найкориснішою відправною точкою є не просто запит на модель насоса. Натомість надайте постачальнику необхідну витрату, напір, температуру рідини, якість води, вміст твердих речовин, глибину установки, джерело живлення, робочий графік і порядок установки. Ця інформація дозволяє постачальнику оцінити гідравлічне навантаження та порекомендувати більш відповідну конфігурацію.

Часті запитання

1. Для чого в основному використовується занурювальний осьовий насос?

Він в основному використовується для переміщення великих об’ємів води при відносно низькому напорі. Загальні сфери застосування включають боротьбу з повенями, муніципальну дренажну систему, зрошення, транспортування промислової води, циркуляцію охолоджувальної води, дренаж гірничодобувної промисловості та насосні станції на березі річки чи озера.

2. У чому полягає основна відмінність між осьовими та змішаними насосами?

Насос з осьовим потоком переважно переміщує воду паралельно валу і, як правило, оптимізований для високого потоку та низького напору. Насос змішаного потоку поєднує в собі осьові та радіальні гідравлічні характеристики та може забезпечити більший напір у відповідних застосуваннях.

3. Чи може занурювальний осьовий насос безперервно працювати під водою?

Так, правильно сконструйовані занурювальні агрегати призначені для роботи під водою. Однак безперервна робота повинна залишатися в межах рівня води, температури, електричних, гідравлічних і навколишніх умов, визначених виробником.

4. Чому охолодження двигуна важливе для занурювального насоса?

Електродвигуни під час роботи виділяють тепло. Оскільки двигун занурений, навколишня вода може забезпечити ефективну теплопередачу. Тому підтримання необхідних умов занурення та експлуатації є важливим для термічної надійності.

5. Які умови води слід перевірити перед вибором насоса?

Як мінімум оцініть температуру рідини, pH, завислі тверді речовини, щільність, корозійні компоненти, абразивні частинки, волокна та сміття. Ці фактори впливають на характеристики гідравліки, вибір матеріалу, термін служби ущільнення та вимоги до обслуговування.

6. Чи потрібен окремий двигун для занурювального насоса?

Ні. Однією з визначальних характеристик заглибного насосного агрегату є те, що двигун і насос інтегровані в єдиний вузол. Це може спростити механічне встановлення порівняно з окремо встановленими насосом і двигуном.

7. Як можна підтримувати ефективність насоса протягом тривалого часу?

Регулярні перевірки, моніторинг продуктивності, очищення впускного отвору, перевірка робочого колеса, електричні випробування, перевірки ущільнень і моніторинг вібрації чи температури можуть допомогти визначити погіршення стану до того, як воно стане серйозною несправністю.

8. Чи підходить занурювальний осьовий насос для проектів боротьби з повенями?

так Перекачування води з великим об’ємом і низьким напором є типовим випадком використання насосів з осьовим потоком. Занурене розташування також може бути практичним у місцях, де рівень води значно коливається, а обладнання, що монтується на поверхні, потребує додаткового захисту.

9. Як правильно вибрати модель насоса?

Почніть з необхідної витрати та загального напору, а потім оцініть властивості рідини, глибину установки, робочий цикл, джерело живлення, умови всмоктування та вимоги до контролю. Остаточний вибір повинен ґрунтуватися на перевірених виробником даних про продуктивність і розрахунках, що стосуються конкретного проекту.

10. Яку інформацію слід надати під час запиту пропозиції?

Надайте необхідну витрату, напір, характеристики рідини, температуру води, мінімальний і максимальний рівні води, спосіб установки, електропостачання, робочі години та будь-які спеціальні вимоги до моніторингу або матеріалів. Детальна інформація підвищує точність вибору обладнання та пропозиції.

Висновок

A Занурювальний осьовий насосце практичне рішення для проектів, які потребують перекачування великої кількості води без потреби у високих напорах. Інтегрована конфігурація насоса та двигуна може спростити установку, зменшити площу обладнання, підтримувати ефективне охолодження двигуна та забезпечити надійний підхід до складних умов дренажу та перекачування води.

Однак найкращі результати залежать від правильного проектування. Швидкість потоку, загальний напір, умови водозабору, якість води, робоча температура, електроживлення, занурення та робочий цикл – усе це необхідно враховувати перед вибором обладнання. Правильне встановлення та профілактичне обслуговування однаково важливі для підтримки продуктивності гідравліки та довгострокової надійності.

Для муніципального дренажу, боротьби з повенями, зрошення, транспортування промислової води, дренажу в шахтах, систем охолодження води або інших застосувань із великим потоком води,ДЗІНАОТЕможе надати рішення для занурювальних осьових насосів відповідно до вимог проекту. Поділіться з технічною командою своєю витратою, напором, умовами води, деталями встановлення та робочими вимогами, щоб визначити відповідну конфігурацію та уникнути дорогих помилок при виборі.
