Занурювальний насос для глибинних свердловин серії A5QJ нашої компанії призначений для видобутку ґрунтових вод із глибини колодязів, а також проектів водозабору з річок, водосховищ і каналів. Широко застосовується в зрошенні сільськогосподарських угідь, побутове водопостачання для людей і худоби в гірських районах, також доступне для водовідведення в містах, заводи, залізниці, шахти та будівельні майданчики.
1.Інтегрована конструкція двигуна та насоса, занурення під воду з високою безпекою та надійністю.
2. Немає спеціальних вимог до обсадної труби; труба, що піднімається, повинна витримувати лише відповідний робочий тиск.
3. Легка установка, експлуатація та обслуговування, невелика площа окупації; не вимагає будівництва насосної станції.
4. Компактна структура та низьке споживання сировини.
| Пункт | Специфікація |
| Тип насоса | Вертикальний глибинний занурювальний насос |
| Структура | Багатоступінчастий відцентровий насос |
| Тип двигуна | Трифазний асинхронний заглибний двигун |
| Номінальна напруга | 380В / 660В |
| Частота | 50 Гц |
| Діапазон потоку | Індивідуальний |
| Діапазон голови | До 900 м |
| Тип установки | Вертикальна установка |
| Спосіб охолодження | Водяне охолодження двигуна |
| Середня температура | ≤20 ℃ |
| Діапазон PH | 6,5–8,5 |
| Вміст твердих часток | ≤0,01% |
1,3-фазне джерело живлення змінного струму: частота 50 Гц, номінальна напруга 380 В або 660 В (допустимий допуск ±5%).
1. Вміст твердих часток за масою ≤ 0,01%.
2. Значення PH перекачуваної рідини коливається від 6,5 до 8,5.
3. Середня температура ≤ 20 ℃.

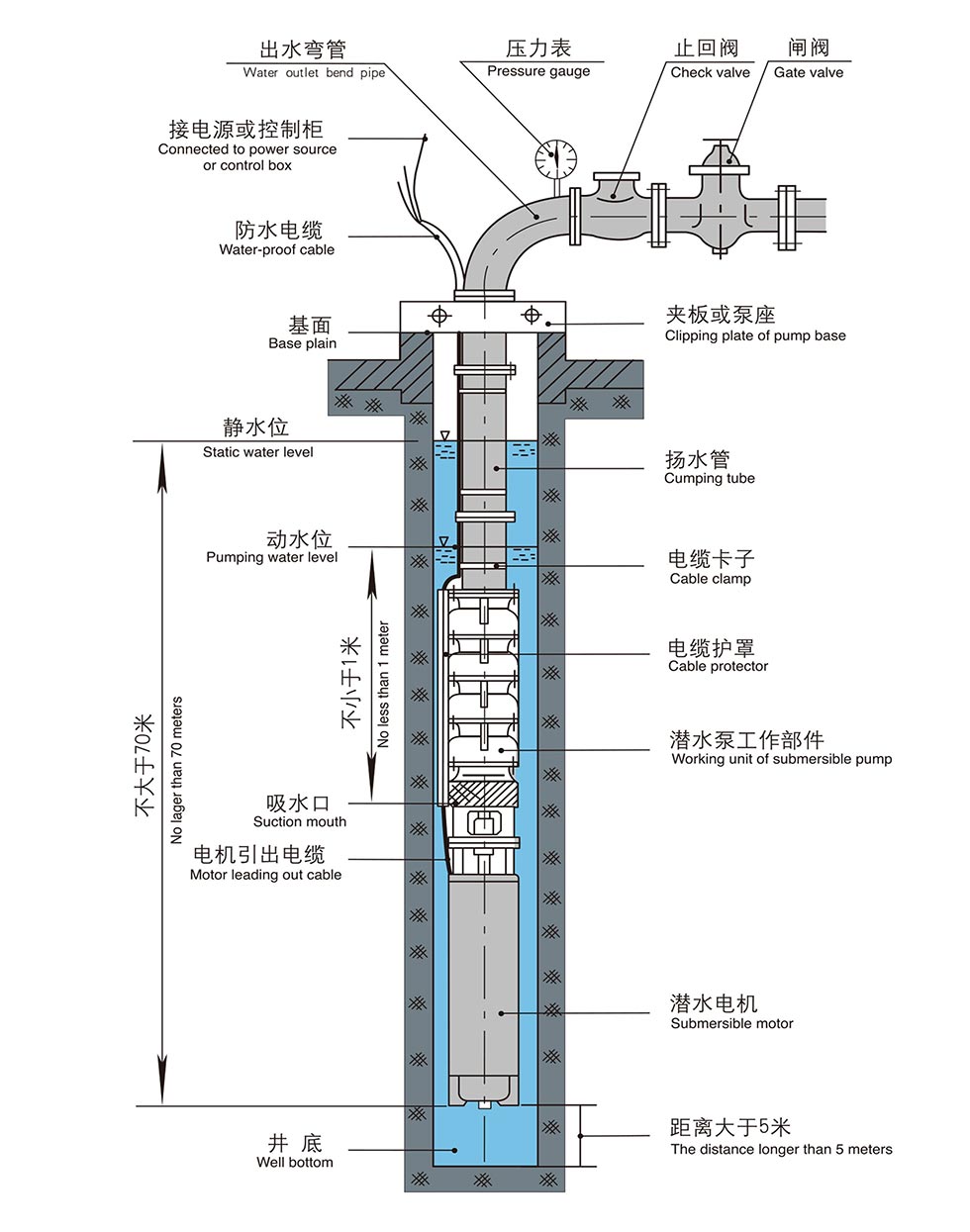

4. Вхід глибоководного занурювального насоса для зрошення має бути принаймні на 1 м нижче динамічного рівня води; максимальна глибина занурення 70 м під статичний рівень води; дно насоса зберігає мінімум 1 м від дна колодязя.
5. Прямий корпус свердловини з гладкою внутрішньою стінкою та без дислокації корпусу.

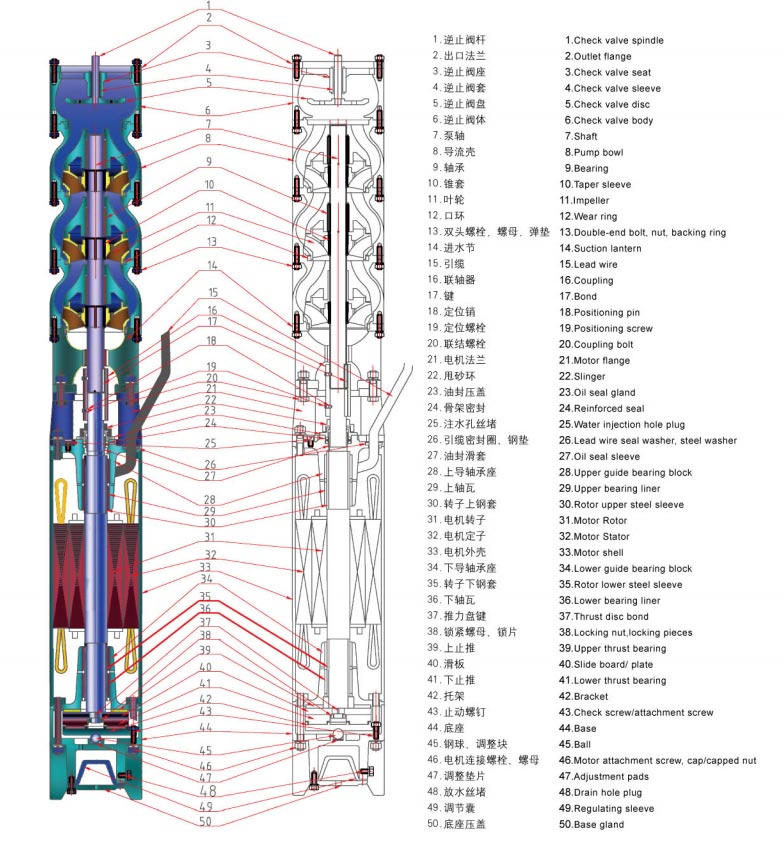

1. Глибокий занурювальний насос для зрошення складається із занурювального 3-фазного асинхронного двигуна та корпусу насоса. Двигун безпосередньо з'єднаний з верхнім насосним агрегатом. Надійне ущільнення вала, встановлене на верхньому валу двигуна, запобігає перехресний витік між внутрішньою охолоджувальною водою двигуна та перекачуваним середовищем, що забезпечує тривалу стабільну роботу.
2. Насос одновсмоктувальний багатоступінчастий вертикальний відцентрового типу; відповідний двигун заповнений водою мокрого вертикального типу занурювальний асинхронний двигун, підключений через бочкову муфту.
3. Обмотка двигуна використовує поліетиленовий водонепроникний магнітний дріт з нейлоновою оболонкою; моторна порожнина заповнюється чистою прісною водою.
4. Для двигуна використовуються направляючі підшипники, що змащуються водою. Упорний підшипник у нижній частині двигуна має двонаправлену осьову опору тяга від насоса. Версія з високим напором оснащується нікельвмісними мідними віялоподібними накладками, що відповідають імпортованим Розсувні пластини Phylos для осьового навантаження.
5. Додатковий осьовий підшипник встановлюється між насосом і двигуном на моделях з високим підйомом, максимальний напор до 900м.
1. Перед запуском заповніть порожнину двигуна чистою прісною водою; злийте всю внутрішню воду для зимового зберігання, щоб уникнути розтріскування від морозу.
2. Регулярно перевіряйте опір ізоляції пристрою, значення не повинно бути нижчим за 0,5 МОм.
3. Стандартний гарантійний термін: 1 рік за нормальної роботи.
Приклад: QJ80-100-37
| Код | Значення |
| Q | Занурювальний тип |
| J | Глибоке застосування |
| 80 | Номінальна витрата: 80 м³/год |
| 100 | Номінальний напір: 100 м |
| 37 | Потужність двигуна: 37 кВт |
Перед вибором моделі насоса клієнти повинні підтвердити наступну інформацію:
Визначте необхідний вихід води відповідно до площі зрошення та потреби у воді.
Розрахуйте необхідну висоту підйому, включаючи:
• Глибина колодязя
• Вертикальна відстань підйому
• Втрата тиску в трубопроводі
• Вимоги до тиску води на терміналі
Виберіть діаметр насоса, який підходить для наявної обсадної труби.
Перевірте напругу, частоту та доступну електричну потужність.
Перевірте температуру води, значення PH і вміст твердих частинок.
Надання цих параметрів допомагає переконатися, що вибраний насос забезпечує очікувану продуктивність.
| Явища несправності | причини | Рішення |
| Голова недоступна, вода не вбирається або недостатньо виділяється. | 1. Динамічні падіння рівня води нижче допустимої хв. динамічний рівень води; 2. Поломка підйомної труби спільна; 3. Реверсивне обертання двигуна; 4.Зниження напруги; 5. Заблокована вода вхідний отвір; 6.Пошкоджена муфта. |
1. Збільште ступінь насоса та підйомну трубу, щоб збільшити глибину свердловини; 2. Ремонт поломки; 3. Замініть дріт роз'єм; 4. Перевірити напругу; 5.Вхідний отвір для миття води; 6. Замініть муфту. |
| Двигун не працює під час запуску, з гудом. | 1. Заїдання підшипника; 2. Однофазний хід двигуна. |
1. Огляньте та відремонтуйте пошкоджені частини; 2. Перевірте з’єднувальний дріт і знайдіть обрив фази. |
| Завелике коливання стрілки амперметра | 1. Динамічне зниження рівня води до входу абсорбції; 2.Динамічні падіння рівня води нижче допустимого мін.динамічний рівень води; |
1. Зменшіть скидання води та збільште глибину занурення. |
| Сильна вібрація пристрою | 1. Шпиндель насоса зігнутий; 2. Надто великий знос опорної частини блоку; 3. Занадто інтенсивний дросель; 4.Пошкоджена муфта. |
1. Відкалібруйте шпиндель; 2. Замінити підшипник; 3. Збільште засувку; 4. Замініть муфту. |
| Падіння потоку | 1. Знос кільця для носіння; 2. Заблокований вхід води; 3. Витік на з'єднанні підйомних труб або раковини. |
1. Відремонтуйте або замініть зношені деталі; 2.Вхід промивної води; 3. Перевірте з'єднувальну частину. |
| Раптове зниження опору ізоляції | 1.Погана якість роз'єму кабелю двигуна; 2. Пошкоджена ізоляція проводки ротора двигуна; 3.Зношений кабель. |
1. Знову під’єднайте роз’єм кабелю; 2. Відремонтувати електропроводку двигуна; 3. Відновлення пошкоджень. |
| Збільшення споживаної електроенергії (показ амперметра перевищує номінальну значення) |
1.Зношене робоче колесо підшипника; 2. Внутрішній контакт двигуна після зносу підшипника; 3.Стирання між робочим колесом і корпусом. |
1. Огляньте та відремонтуйте насос; 2. Оглянути та відремонтувати двигун; 3.Контролюйте потік і перевіряйте тягу двигуна підшипник. |
Глибинний занурювальний насос в основному використовується для вилучення підземних вод з глибоких колодязів і подачі води для іригація, побутове використання, промислове застосування та інші проекти з перекачування води.
так Серія ATQJ розроблена для зрошення сільськогосподарських угідь, спринклерних систем, зрошення теплиць та ін. сільськогосподарське водопостачання.
Клієнти повинні надати:
• Необхідна витрата
• Головка насоса
• Глибина колодязя
• Діаметр колодязя
• Інформація про джерело води
• Вимоги до електроживлення
так Насос AOTE може налаштувати параметри насоса, включаючи швидкість потоку, напор, потужність двигуна, напругу та матеріали відповідно до вимоги до проекту.
Допустима глибина установки залежить від обраної моделі та умов експлуатації. Моделі з високою головою можуть досягти підйом висот до 900 метрів.
Рекомендується регулярно перевіряти опір ізоляції, стан кабелю, робочий струм і вихід води стабільна продуктивність.
Компанія AOTE протягом багатьох років спеціалізується на виробництві насосів, надаючи глибинні занурювальні насоси для сільськогосподарське, промислове та комунальне застосування. З досвідченими інженерними можливостями та гнучким виробництвом процесів, ми підтримуємо стандартні моделі, а також індивідуальні насосні рішення для різних проектів водопостачання.
