Електричний занурювальний насос для нафтової свердловини

Електричний занурювальний насос (ЕЦН) — свердловинний пристрій штучного підйому, що використовується для підвищення продуктивності нафтових свердловин. Це так в основному використовується в нафтових свердловинах середньої глибини, нафтових свердловинах з високою обводненістю, важких нафтових свердловинах і експлуатаційних свердловинах на шельфі родовища нафти. Система складається з основних компонентів, таких як занурювальний двигун, протектор, газорідинний сепаратор, і багатоступінчастий відцентровий насос. Двигун змушує насосний агрегат обертатися на високій швидкості, безперервно піднімаючись сирої нафти зі свердловини на поверхню.

У порівнянні з традиційними механічними методами відновлення нафти, ESP пропонують такі переваги, як широкий діапазон об’єму, адаптованість до середовищ глибокої свердловини, менший поверхневий відбиток і висока здатність до безперервної роботи. Вони можна налаштувати відповідно до глибини свердловини, розміру обсадної труби, в'язкості сирої нафти, вмісту газу та корозійного середовища, забезпечення надійного рішення штучного підйому для довгострокового стабільного виробництва нафтових родовищ.

Принцип роботи продукту

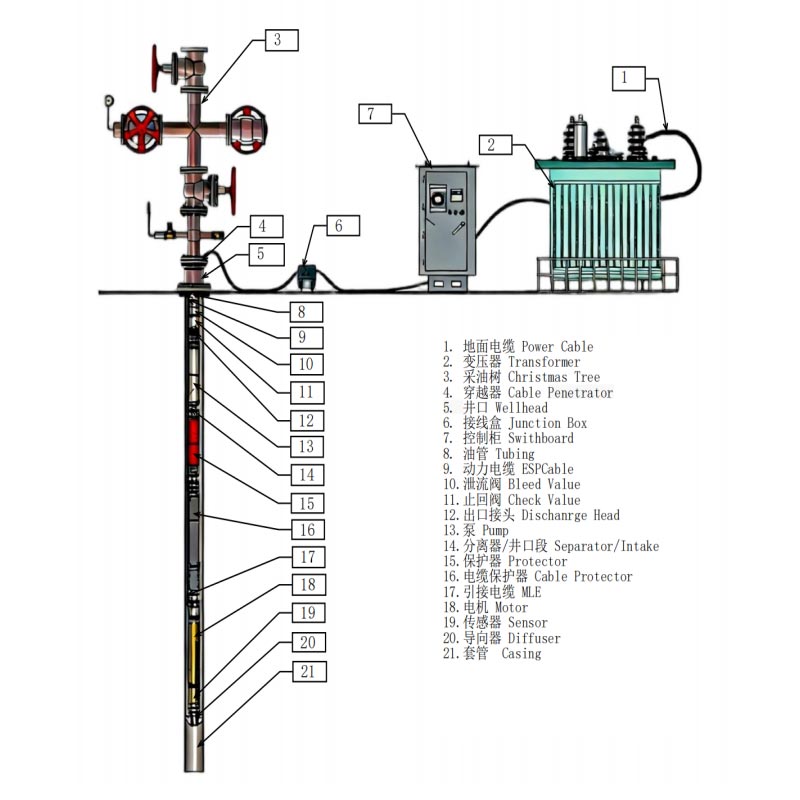

Система ESP встановлена нижче рівня рідини в нафтовій свердловині та забезпечує живлення свердловинного заглибного двигуна через поверхнева шафа управління.

Під час роботи:

Занурювальний двигун приводить в обертання багатоступінчастий відцентровий насос;

Свердловина рідина надходить в корпус насоса через вхідний отвір;

Багатоступеневі робочі колеса прогресивно збільшують тиск;

Суміш сирої нафти, природного газу та пластової води транспортується до наземного трубопроводу;

Протектор ізолює рідину свердловини від внутрішньої мастила двигуна, забезпечуючи тривалу стабільну роботу двигуна.

ESP збільшує виробничу потужність за рахунок безперервного свердловинного тиску, що робить його особливо придатним для нафтові свердловини з недостатнім природним тиском або такі, що вимагають підвищення ефективності вилучення.

Матеріал і технологія виробництва

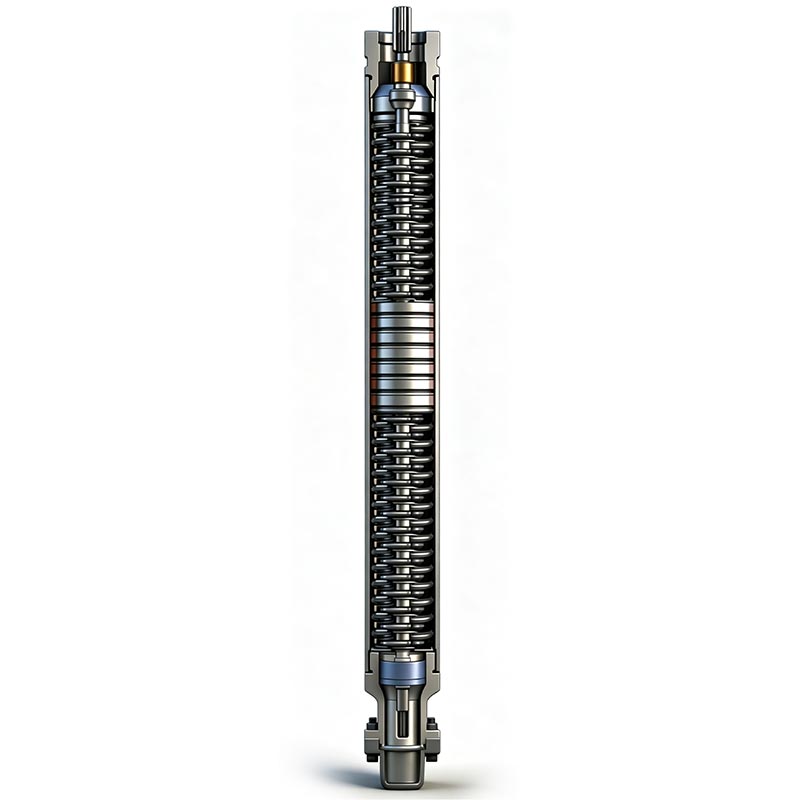

Ступінь насоса виготовлена з корозійностійкої легованої сталі та має точну обробку з ЧПУ для забезпечення плавного потоку та високої ефективність.

У занурювальному двигуні використовуються ізоляційні матеріали, стійкі до високих температур, що забезпечує стабільну роботу навіть у високотемпературне свердловинне середовище. Протектор використовує спеціальне ізолююче масло для ефективного запобігання сирої нафти, розсолу та газу від потрапляння в компоненти двигуна.

Усі важливі компоненти проходять антикорозійне покриття та герметизацію. Наша автоматизована складальна лінія забезпечує точна відповідність кожного компонента. Кожен заглибний електронасос для готових нафтових свердловин проходить повну свердловинний симуляційний тест перед доставкою.

Основні характеристики продуктивності

1. Підходить для складних нафтових свердловин

ESP можна застосовувати до: глибоких свердловин, спрямованих свердловин, свердловин морських платформ, свердловин з високою обводненістю нафти, важкої нафти термічні відновлювальні свердловини та малі обсадні свердловини.

2. Висока виробнича потужність

Конструкція багатоступінчастого відцентрового насоса забезпечує безперервну та стабільну продуктивність, забезпечуючи кращу продуктивність ефективність у високопродуктивних нафтових свердловинах порівняно з традиційним насосним обладнанням.

3. Зменшені вимоги до поверхневого обладнання

Весь насосний агрегат встановлюється в свердловині: зменшується площа наземного обладнання, знижується робочий шум і що робить його придатним для обмеженого простору середовищ, таких як морські платформи.

4. Чудова стійкість до корозії

Для сірковмісних, високосольових і високотемпературних резервуарів, матеріалів із легованої та нержавіючої сталі з антикорозійним покриттям, можна використовувати для підвищення довгострокової надійності обладнання.

Застосування 4,5-дюймового корпусу з мінімальним внутрішнім діаметром 99,6 мм для конфігурації блоку

Застосування 5,5-дюймового корпусу з мінімальним внутрішнім діаметром 118,6 мм для конфігурації блоку

Застосування 7-дюймового корпусу з мінімальним внутрішнім діаметром 150,4 мм для конфігурації агрегату

Застосування 8-5/8-дюймової оболонки з мінімальним внутрішнім діаметром 196,2 мм для конфігурації агрегату

Застосування 10-3/4-дюймової оболонки з мінімальним внутрішнім діаметром 247,9 мм для конфігурації агрегату

Які фактори необхідно враховувати при виборі заглибного електричного насоса?

Вибір ESP не просто базується на потужності; вимагає комплексного розгляду наступного:
1. Глибина свердловини: чим глибша свердловина, тим вищий напір і більша потрібна потужність.
2. Вимоги до виробництва: визначте кількість ступенів насоса та об’єм на основі цільового добового виробництва.
3. Властивості сирої нафти: включаючи в'язкість сирої нафти, вміст піску, обводненість і співвідношення газ-нафту.
4. Умови стовбура свердловини: включаючи розмір обсадної труби, температуру, корозійне середовище та кут нахилу свердловини. Завдяки комплексному підбору цих параметрів можна зменшити ризики перевантаження ESP, газової блокування та передчасного виходу з ладу.

Основні сценарії застосування

Заглибні електронасоси для нафтових свердловин широко застосовуються в:
Розробка нафтових родовищ на суші
Видобуток нафти на морських платформах
Видобуток глибокої нафтової свердловини
Високообводнені водосховища
Проекти термічного відновлення важкої нафти
Спрямовані та горизонтальні свердловини
Вони особливо підходять для нафтопромислових проектів, які потребують тривалого безперервного видобутку та високої щоденної продуктивності.

Сумісність аксесуарів

Цей ESP відповідає уніфікованим стандартам розмірів API, ідеально відповідаючи допоміжним аксесуарам, включаючи плоский кабель ESP, вузол ущільнення гирла свердловини, шафа регулювання частоти, свердловинний екран і витратомір. Стандартний інтерфейс реалізує швидку збірку на місці, спрощує установку та подальше технічне обслуговування, скорочує закриття свердловини будівельний цикл.

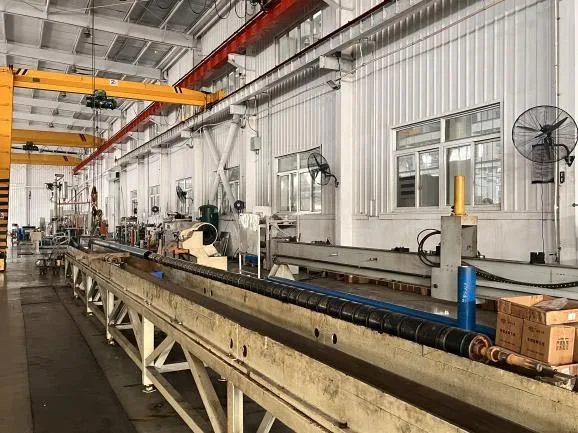

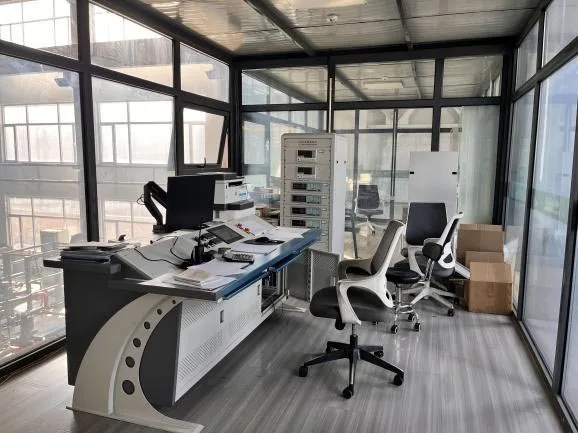

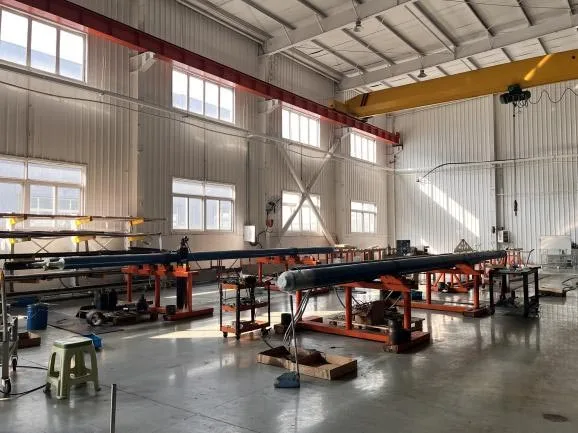

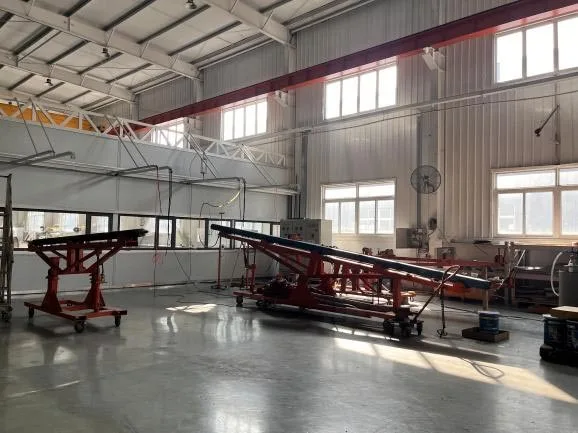

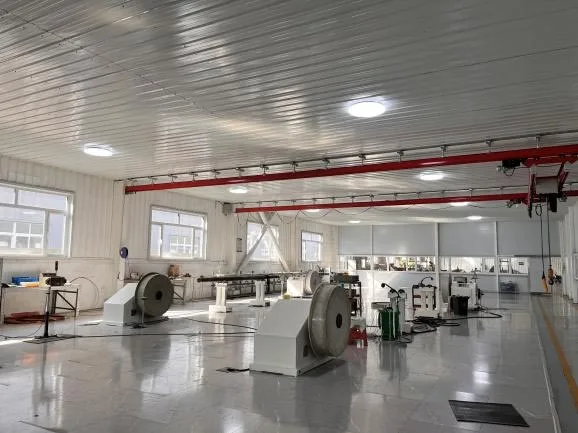

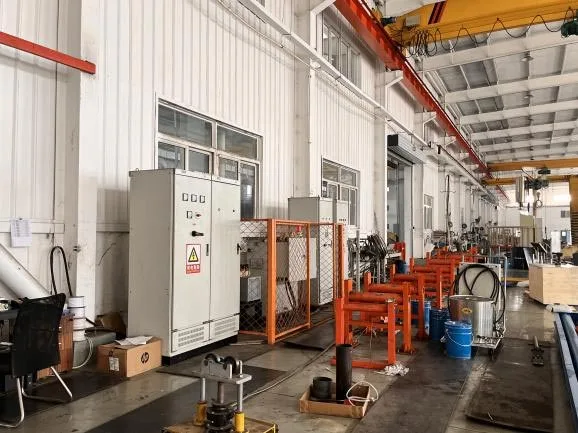

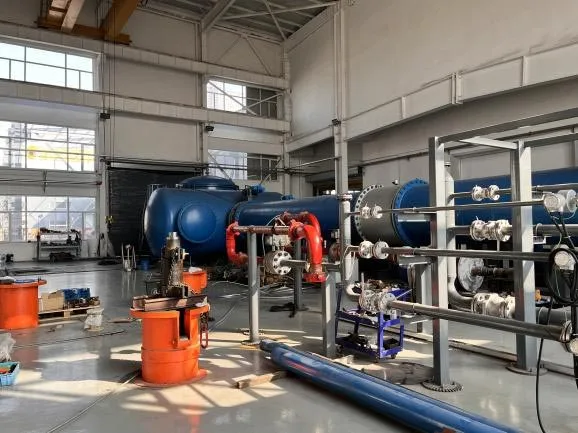

Заводське виробництво та контроль якості

Під час виробництва ключові компоненти проходять комплексне тестування:
Дослідження хімічного складу сировини
Випробування точної обробки з ЧПУ
Випробування динамічного балансування ротора
Випробування ізоляції двигуна

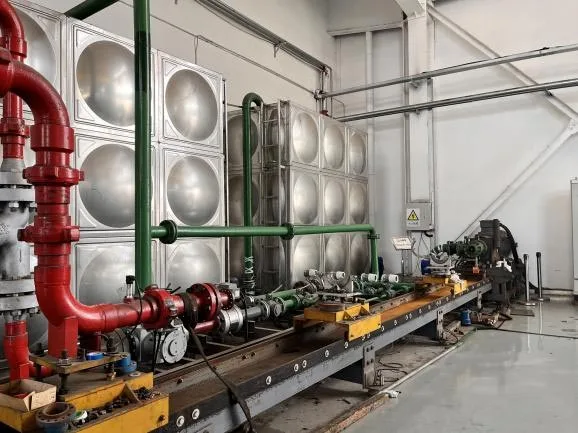

Випробування тиску насосного агрегату
Випробування ефективності ущільнення
Повне моделювання роботи машини
Усі системи ESP проходять перевірку ефективності перед виходом із заводу, щоб переконатися, що вони відповідають довгостроковим експлуатаційним вимогам нафтопромислу.

FAQ

Q1: Які робочі умови найбільше підходять для електричного занурювального насоса для нафтової свердловини?

A1: В основному використовується для глибоких нафтових свердловин, важких нафтових свердловин і морських видобувних свердловин. Він забезпечує стабільний штучний підйом високого потоку у вузькій обсадній колоні та високотемпературному свердловинному середовищі.

Q2: Як ESP протистоїть корозії з розсолу пласта?

A2: Основні компоненти потоку та трансмісії використовують матеріал із антисірчаного сплаву з антикорозійним покриттям. Вбудований протектор ізолює корозійну рідину для захисту серцевини двигуна, забезпечуючи тривалу роботу під землею.

Q3: Чи можемо ми налаштувати параметри насоса для особливих вимог резервуара?

A3: Так. Ми надаємо професійні електричні занурювальні насоси OEM для обслуговування нафтових свердловин, налаштування етапів насоса, потужність двигуна та антикорозійні класи відповідно до глибини свердловини, в'язкості нафти та складу пластової води.

Чому варто обрати нашу систему ESP?

Ми спеціалізуємося на виробництві штучного підйомного обладнання для нафтопромислів, надаючи повні рішення для конфігурації ESP пристосований до різних умов свердловини.

Серед наших переваг:
Підтримка різних розмірів корпусу
Надання повних систем, включаючи насоси, двигуни та захисні пристрої
Підтримка індивідуальних корозійностійких матеріалів
Задовольняє потреби як наземних, так і морських нафтових родовищ
Пропонуємо послуги з виробництва OEM
Комплексна система постачання запчастин
Повне тестування продуктивності перед відправкою

Від вибору обладнання та підбору системи до післяпродажного обслуговування, ми надаємо стабільну та надійну ESP рішення для нафтогазових клієнтів у всьому світі.
