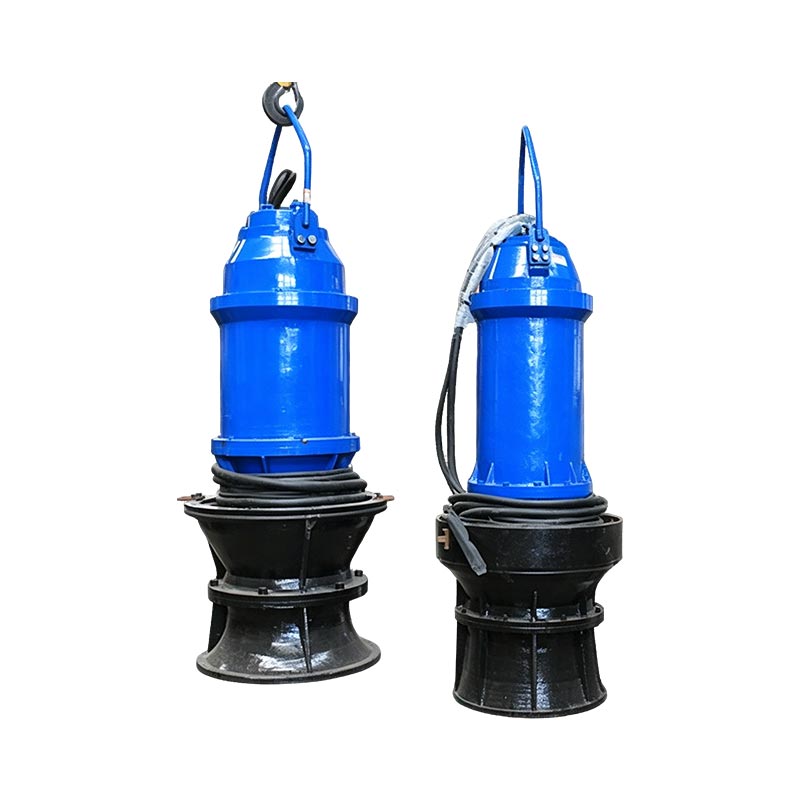

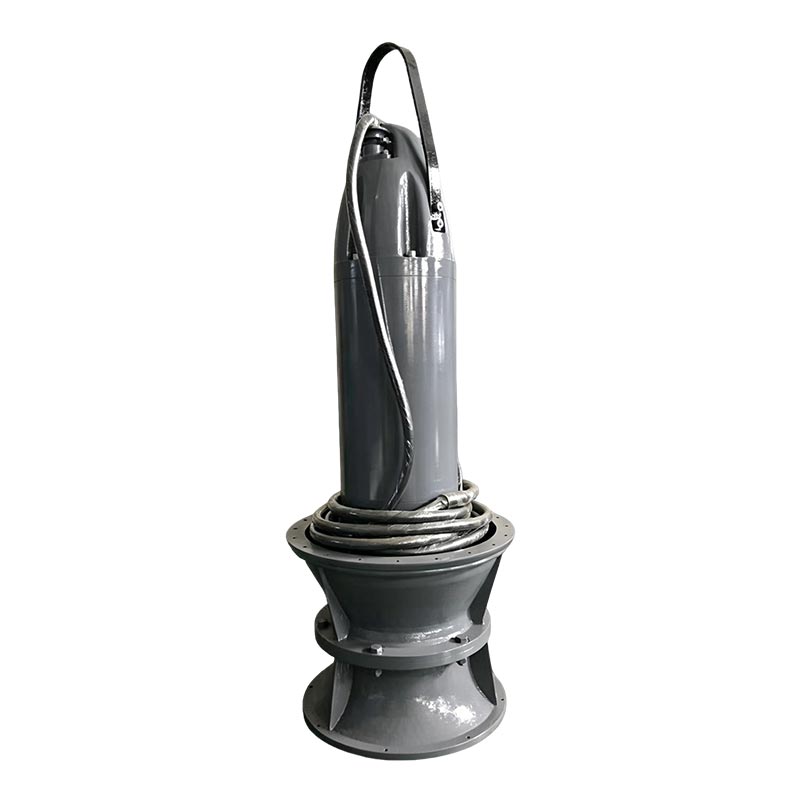

Занурювальний осьовий насос для зрошення

Занурювальний осьовий насос для зрошення розроблено для перекачування великого об’єму води вимагають високої пропускної здатності та низького робочого напору.

Ця серія, розроблена з вбудованим занурювальним двигуном і насосом, є практичним рішенням для сільськогосподарські іригаційні системи, річкові водозабірні станції, проекти протипаводкового дренажу та комунальне водопостачання управління об’єкти, де необхідна безперервна та надійна передача води.

Порівняно зі звичайними системами аксіальних насосів із сухим монтажем, заглибна конструкція спрощує установку, знижує вимоги до конструкції насосної станції та покращує стабільність роботи в середовищах із коливаннями рівня води.

Структура продукту та принцип дії

Двигун розташований над насосною секцією, а весь агрегат працює зануреним у воду.

До основних структурних особливостей відносяться:
• Інтегрована конфігурація насос-двигун
• Регульовані лопаті робочого колеса
• Повністю закритий занурювальний двигун
• Система механічного ущільнення
• Система автоматичного моніторингу захисту

Якщо дивитися з боку входу, робоче колесо обертається проти годинникової стрілки.

Конструкція регульованого робочого колеса дозволяє насосу підтримувати ефективну роботу в різних режимах роботи умови, що робить його придатним для застосувань зі змінними вимогами до потоку.

Чому варто вибрати занурювальний осьовий насос для зрошення?

1. Розроблено для умов високого потоку та низького напору

Насоси з осьовим потоком спеціально розроблені для застосувань, де потрібно переміщувати велику кількість води відносно низькі вимоги до тиску.

Типові програми включають:
• Сільськогосподарські зрошувальні канали
• Річкові водозабірні системи
• Перенесення води пласта
• Протипаводкові насосні станції

2. Компактна конструкція насосної станції

Традиційні насосні станції зазвичай потребують:
• Окрема установка двигуна
• Великі апаратні кімнати
• Комплексні роботи з вирівнювання

Інтегрована занурювана конструкція дозволяє насосному агрегату працювати безпосередньо під водою, зменшуючи рівень над землею вимоги до конструкції та придатність для місць з обмеженим простором.

3. Стабільна робота за змінних рівнів води

Для проектів зрошення та боротьби з повенями рівень води може значно змінюватися.

Конструкція занурювального двигуна забезпечує:
• Ефективне охолодження двигуна
• Зменшення робочого шуму
• Надійна безперервна робота

Керівництво з вибору серій QZB і QHB

Вибір правильного типу насоса залежить головним чином від вимог до потоку, умов напору та середовища застосування.

Виберіть осьовий насос QZB, коли:

Потрібна передача великого об’єму води  Напір насоса відносно низький  Потрібне безперервне зрошення або дренаж

Виберіть насос змішаного потоку QHB, коли:

Потрібна більш висока продуктивність голови Рівень води значно змінюється  Потрібна краща гідравлічна адаптація

Керівництво з вибору моделі насоса

Серія QZB доступна в різних розмірах для задоволення різних вимог проекту.

Приклад: 700QZB-100

Доступний модельний ряд

Доступні моделі включають

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 та ін.

Основні програми та операційні середовища

Осьові занурювальні насоси QZB і QHB широко застосовуються для промислових і гірничодобувних об’єктів, судноверфі, системи міського водопостачання та дренажу, сільськогосподарське зрошення та водопостачання електростанцій та водовідведення системи.

Осьовий занурювальний насос QZB підходить для застосувань, де потрібен низький напір і висока швидкість потоку; QHB занурювальний насос змішаного потоку має високу ефективність і чудову стійкість до кавітації, що робить його придатним для застосування зі значними коливаннями рівня води та відносно високими вимогами до напору.

Ці продукти призначені для обробки сирої води або слабо забрудненої стічної води з максимальною температурою рідини з 50°C, діапазон рН від 4 до 10, об’ємне співвідношення завислих речовин нижче 2%, питома вага менше ніж 1,2 × 10³ кг/м². Використання цих продуктів є найефективнішим рішенням для захисту двигунів електростанцій від затоплення річковий і райони на березі озера, де рівень води значно коливається.

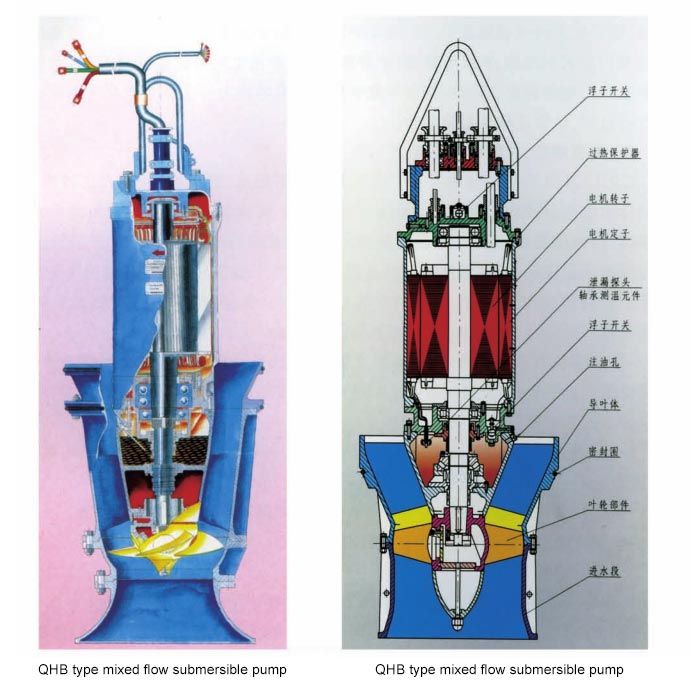

Опис структури продукту

Двигун занурювального осьового насоса для поливу розташований над насосом. Заглибний двигун має сухий тип дизайн з ізоляцією класу F, надійними механічними та допоміжними ущільненнями та оснащено захисними пристроями від витоків і підвищення температури у внутрішніх обмотках і підшипниках.

Він поставляється з шафою управління, що забезпечує безпечну та надійну роботу. Насос підходить для широкого діапазону води якостей і умов навколишнього середовища, має регульовані лопаті робочого колеса та працює в широкому діапазоні умови експлуатації.

Якщо дивитися з боку входу, робоче колесо обертається проти годинникової стрілки.

Часті запитання

Яка різниця між осьовим насосом і насосом змішаного потоку?

Насоси з осьовим потоком розроблені для дуже високих витрат і низьких умов напору, тоді як насоси змішаного потоку забезпечують краща продуктивність, коли потрібний більший напір і мінливі робочі умови.

Чи можна використовувати занурювальний осьовий насос для зрошення річкової води?

так Серія QZB підходить для перекачування сирої води з річок, водойм і зрошувальних каналів, коли вода містить обмежену кількість зважених частинок.

Чому варто вибрати занурювальний осьовий насос для поливу замість традиційної насосної станції?

Інтегрована занурена конструкція зменшує вимоги до встановлення, покращує охолодження двигуна, знижує рівень шуму та забезпечує гнучку установку в місцях з обмеженим простором.

Яка інформація потрібна перед вибором насоса?

Клієнти повинні надати:
Необхідна витрата
Головка насоса
Умови джерела води
Спосіб установки
Вимоги до електроживлення
Наші інженери можуть порекомендувати відповідну модель насоса на основі умов проекту.
